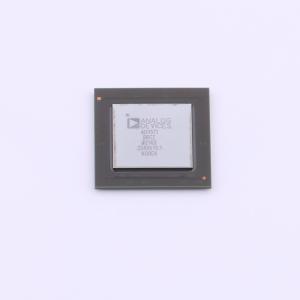

AD9371BBCZ

AD9371是一款高度集成的宽带RF收发器，提供双通道发射器和接收器、集成式合成器以及数字信号处理功能。该IC具备高性能和低功耗的特性，能满足FDD和TDD应用中3G/4G微型和宏基站（BTS）设备的需求。AD9371的工作频率范围为300 MHz至6000 MHz，覆盖了大部分授权和非授权蜂窝频段。该IC支持的接收器带宽最高可达100 MHz，还支持最高250 MHz的观测接收器和发射合成带宽，以适应数字校正算法。 该收发器采用宽带直接转换信号路径，具备先进的噪声系数和线性度。每个完整的接收器和发射器子系统都包含直流失调校正、正交误差校正（QEC）和可编程数字滤波器，无需在数字基带中实现这些功能。此外，还集成了多个辅助功能，如辅助模数转换器（ADC）、辅助数模转换器（DAC）和通用输入/输出（GPIO），以提供额外的监测和控制能力。 该器件包含一个具有两个输入的观测接收器通道，用于监测每个发射器的输出，并实现干扰抑制和校准应用。该通道还连接到三个嗅探接收器输入，可监测不同频段的无线电活动。 高速JESD204B接口支持的通道速率最高可达6144 Mbps。其中四个通道专用于发射器，另外四个通道专用于接收器和观测接收器通道。 完全集成的锁相环（PLL）为发射器、接收器、观测接收器和时钟部分提供高性能、低功耗的小数N频率合成。精心的设计和布局技术满足了高性能基站应用对隔离度的要求。所有压控振荡器（VCO）和环路滤波器组件均集成在内，以减少外部组件数量。 AD9371的核心需要1.3 V电源供电，并通过标准的4线串行端口进行控制。其他电源则提供合适的数字接口电平，并优化发射器和辅助转换器的性能。

• 双差分发射器Γ(Tx)
• 双差分接收器(Rx)
• 带2个输入的观测接收器(ORx)
• 带3个输入的嗅探接收器(SnRx)
• 可调范围：300 MHz至6000 MHz
• 发射合成带宽(BW)最高可达250 MHz
• 接收带宽：8 MHz至100 MHz
• 支持频分双工（FDD）和时分双工（TDD）操作
• 为发射、接收、观测接收和时钟生成提供完全集成的独立小数N射频（RF）合成器
• JESD204B数字接口

• 3G/4G微型和宏基站（BTS）
• 3G/4G多载波微微蜂窝
• FDD和TDD有源天线系统
• 微波、非视距（NLOS）回传系统
