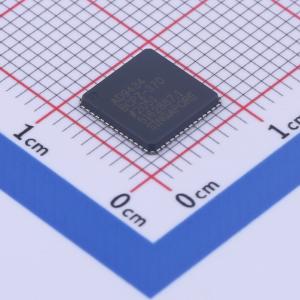

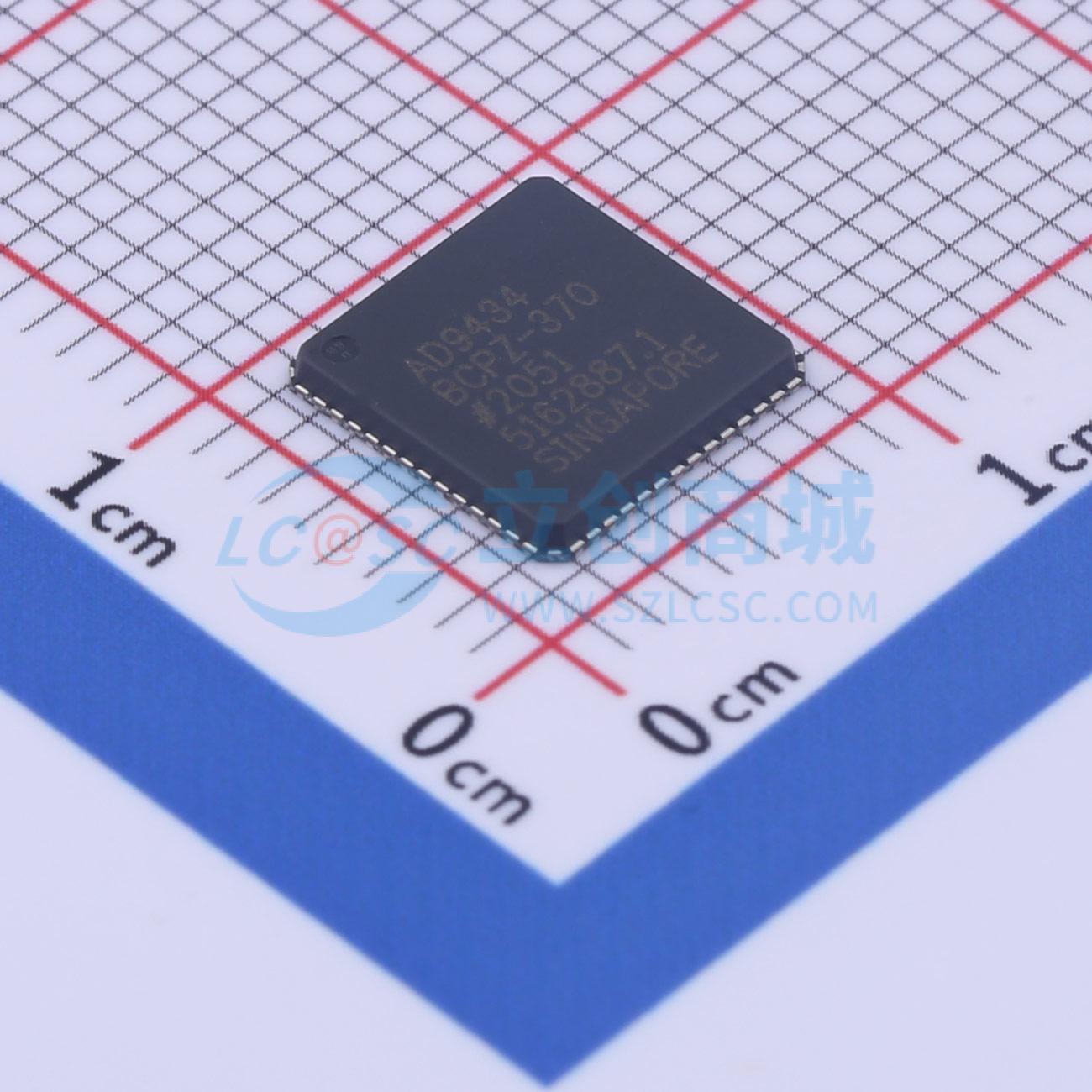

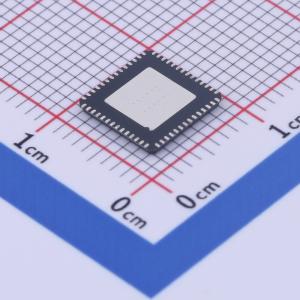

AD9434BCPZ-370实物图
  • AD9434BCPZ-370商品缩略图
  • AD9434BCPZ-370商品缩略图
  • AD9434BCPZ-370商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD9434BCPZ-370

12位、370 MSPS/500 MSPS、1.8 V模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一款12位单片采样模数转换器(ADC),针对高性能、低功耗和易用性进行了优化。该器件的转换速率最高可达500 MSPS,针对宽带载波和宽带系统中的出色动态性能进行了优化。芯片上包含了所有必要的功能,包括采样保持和电压基准,可提供完整的信号转换解决方案。VREF引脚可用于监控内部基准或提供外部电压基准(必须通过SPI端口启用外部基准模式)
品牌名称
ADI(亚德诺)
商品型号
AD9434BCPZ-370
商品编号
C578844
商品封装
LFCSP-56(8x8)​
包装方式
托盘
商品毛重
7.6克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率12位
采样率370MHz
通道数12
工作电压1.8V
接口类型LVDS;SPI
差分输入
属性参数值
积分非线性0.6LSB
工作温度-40℃~+85℃
信噪比65.9dB
时钟频率(fc)370MHz
基准电压源内置
可变增益支持
全量程范围(FSR)1.5V

商品概述

AD9434是一款12位单片采样模数转换器(ADC),针对高性能、低功耗和易用性进行了优化。该器件的转换速率最高可达500 MSPS,针对宽带载波和宽带系统中的出色动态性能进行了优化。芯片上集成了所有必要的功能,包括采样保持器和电压基准,可提供完整的信号转换解决方案。VREF引脚可用于监测内部基准或提供外部电压基准(必须通过SPI端口启用外部基准模式)。 ADC需要1.8 V模拟电压电源和差分时钟才能实现全性能运行。数字输出与LVDS(ANSI - 644)兼容,支持二进制补码、偏移二进制格式或格雷码。提供数据时钟输出,以确保输出数据时序正确。

商品特性

  • 在500 MSPS、fIN高达250 MHz时,SNR = 65 dBFS
  • 在500 MSPS(−1.0 dBFS)、fIN高达250 MHz时,ENOB为10.5位
  • 在500 MSPS(−1.0 dBFS)、fIN高达250 MHz时,ΔFDR = 78 dBc
  • 集成输入缓冲器
  • 出色的线性度:典型DNL = ±0.5 LSB,典型INL = ±0.6 LSB
  • 500 MSPS下的LVDS(ANSI - 644电平)
  • 1 GHz全功率模拟带宽
  • 片上基准,无需外部去耦
  • 低功耗:500 MSPS - LVDS SDR模式下为690 mW,500 MSPS - LVDS DDR模式下为660 mW
  • 可编程(标称)输入电压范围:1.18 V p - p至1.6 V p - p,标称值为1.5 V p - p
  • 1.8 V模拟和数字电源供电
  • 可选输出数据格式(偏移二进制、二进制补码、格雷码)
  • 时钟占空比稳定器
  • 集成数据时钟输出,时钟和数据对齐可编程

应用领域

  • 无线和有线宽带通信
  • 电缆反向路径
  • 通信测试设备
  • 功率放大器线性化
