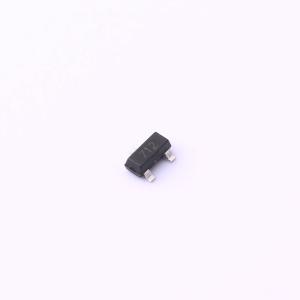

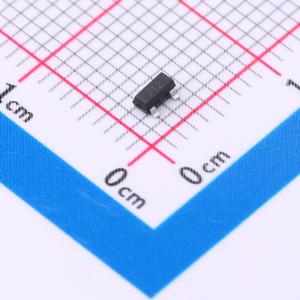

温馨提醒：图片仅供参考，商品以实物为准
CSH712E2B
双向贴片ESD 不对称截止7V&12V 峰值脉冲17A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 工规ESD 保护器件 防静电 响应速度快
- 品牌名称
- SCME(晟驰微)
- 商品型号
- CSH712E2B
- 商品编号
- C5307542
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V；12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 17A | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V；13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | ESD |
商品概述
CSH712E2B专为多点数据传输标准RS - 485应用中的不对称（12V至 - 7V）保护而设计。CSH712E2B可用于保护设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌引起的瞬态电压影响。
商品特性
- IEC 61000 - 4 - 2（ESD） - ±30kV接触放电 - ±30kV空气放电
- IEC 61000 - 4 - 5（雷击） - 17A（8/20μs）
- IEC 61000 - 4 - 4 EFT保护 - 40A（5/50ns）
- 无卤且符合RoHS标准
- 保护两条+12V至 - 7V线路
- 低钳位电压
- 低电容
- 低漏电流
应用领域
- 扩展共模范围的RS - 485收发器保护
- 安全系统
- 自动取款机
- FC系统
- 网络
