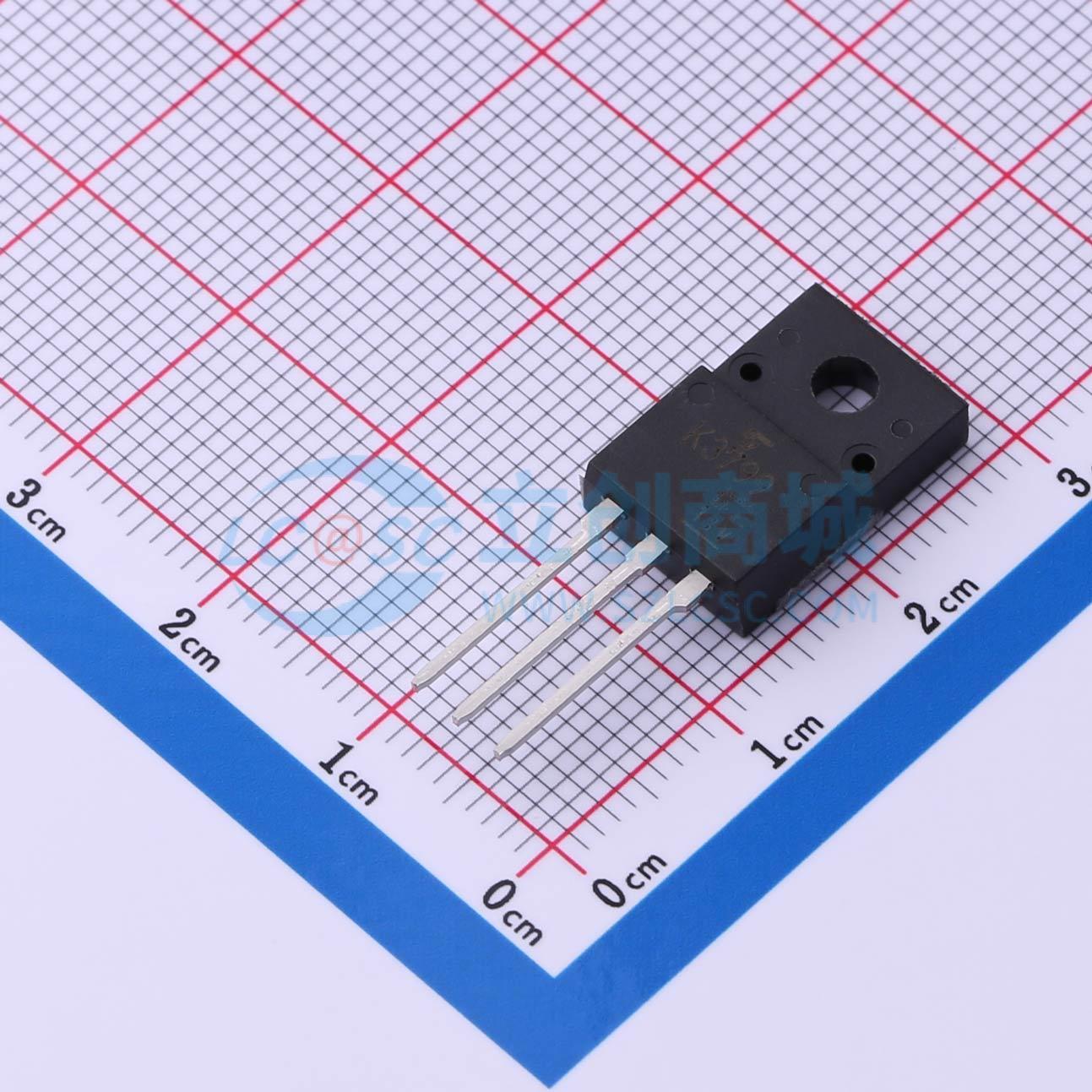

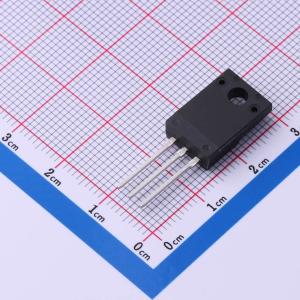

2SK3799(STA4,Q,M)
N沟道MOS场效应晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 1.0Ω（典型值）。高正向传输导纳：|Yfs| = 6.0S（典型值）。低泄漏电流：IDSS = 100μA（最大值）(VDS = 720V)。增强型：Vth = 2.0 至 4.0V (VDS = 10V, ID = 1mA)。应用：开关调节器应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 2SK3799(STA4,Q,M)
- 商品编号
- C5307570
- 商品封装
- SC-67
- 包装方式
- 管装
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 900V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 1Ω@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 2.2nF | |
| 反向传输电容(Crss) | 45pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 190pF |
商品特性
- 低漏源导通电阻：RDS(ON)=1.0 Ω（典型值）
- 高正向传输导纳：|Yfs|=6.0 S（典型值）
- 低漏电流：IDSS = 100 μA（最大值）(VDS = 720 V)
- 增强型模式：Vth = 2.0 至 4.0 V (VDS = 10 V, ID = 1 mA)
