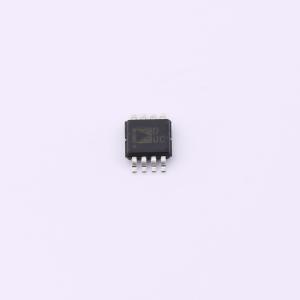

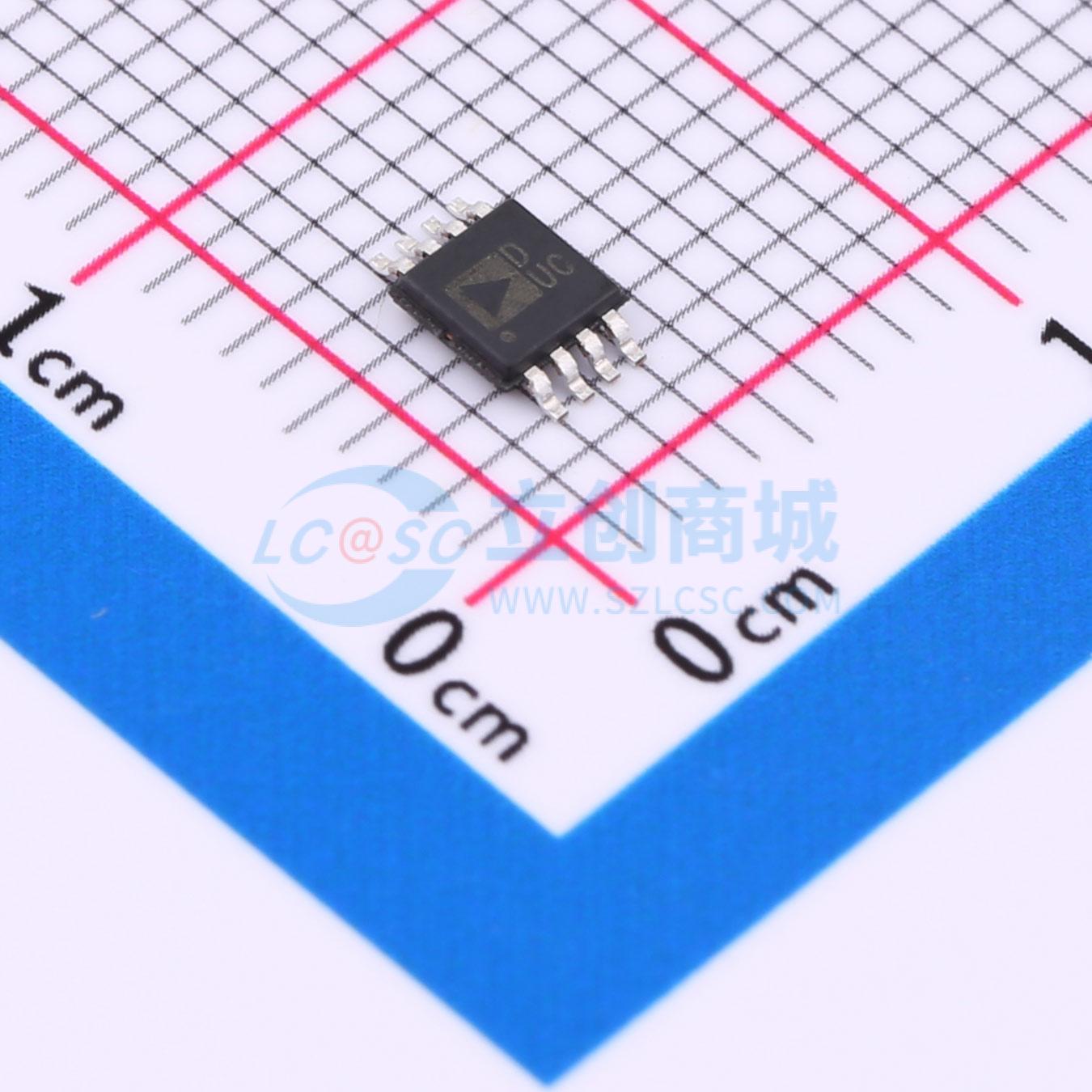

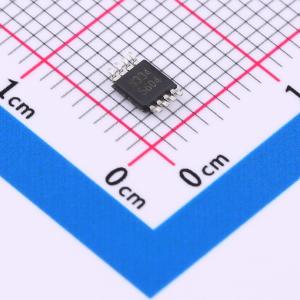

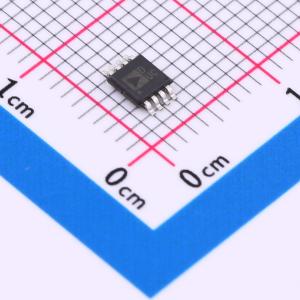

AD5553CRMZ

14位DAC，采用uSOIC-8封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 14位DAC，采用μSOIC-8封装
品牌名称: ADI(亚德诺)
商品型号: AD5553CRMZ
商品编号: C578225
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.433333克(g)

商品参数

商品概述

AD5543/AD5553是精密的16位/14位、低功耗、电流输出、小尺寸数模转换器（DAC）。它们设计为采用单5 V电源供电，并带有±10 V乘法基准。施加的外部基准电压VREF决定满量程输出电流。内部反馈电阻（RFB）与外部运算放大器配合使用时，可促进R - 2R网络和温度跟踪以实现电压转换。串行数据接口提供高速、三线式、与微控制器兼容的输入，使用串行数据输入（SDI）、时钟（CLK）和片选（CS）。 AD5543/AD5553采用超紧凑的3 mm×4.7 mm 8引脚MSOP和8引脚SOIC封装。

商品特性

16位分辨率（AD5543）
14位分辨率（AD5553）
±1 LSB微分非线性（DNL）
±1 LSB积分非线性（INL）
低噪声：12 nV/√Hz
低功耗：IDD = 10 μA
0.5 μs建立时间
四象限乘法基准输入
当VREF = 10 V时，满量程电流为2 mA ± 20%
内置RFB便于电压转换
三线式接口
超紧凑的8引脚MSOP和8引脚SOIC封装

应用领域

自动测试设备
仪器仪表
数字控制校准
工业控制可编程逻辑控制器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	1
	接口类型	SPI
	工作电压	4.5V~5.5V
	稳定时间	500ns

	属性	参数值
	输出类型	电流-非缓冲
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	基准电压源	外置
	静态电流	10uA
