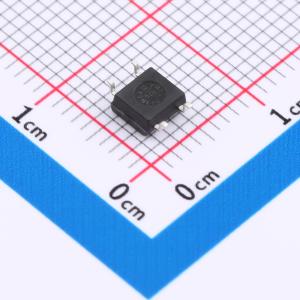

温馨提醒：图片仅供参考，商品以实物为准
CPC1150N
CPC1150N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是微型单刀常闭（1-Form-B）固态继电器，采用光耦合MOSFET技术，提供1500Vrms的输入到输出隔离。其光耦合输出采用专利的OptoMOS架构，由高效红外LED控制。先进的双模垂直结构封装使其成为世界上最小的4引脚固态继电器之一，与竞争对手更大的4引脚SOP继电器相比，可节省电路板空间。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1150N
- 商品编号
- C5299824
- 商品封装
- SOP-4
- 包装方式
- 管装
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 120mA | |
| 正向压降(Vf) | 1.36V | |
| 导通电阻 | 50Ω | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 1ms | |
| 截止时间(Toff) | 2ms | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 400mW |
商品特性
- 1500 Vrms 输入/输出隔离
- 低驱动功率需求
- 高可靠性
- 无电磁干扰/射频干扰
- 小型 4 引脚 SOP 封装
- 提供卷带包装版本
- 阻燃等级 UL 94 V-0
应用领域
- 电信（个人电脑、电子记事本）
- 测量和测试设备
- 工业控制
- 安全设备
- 高速检测机
