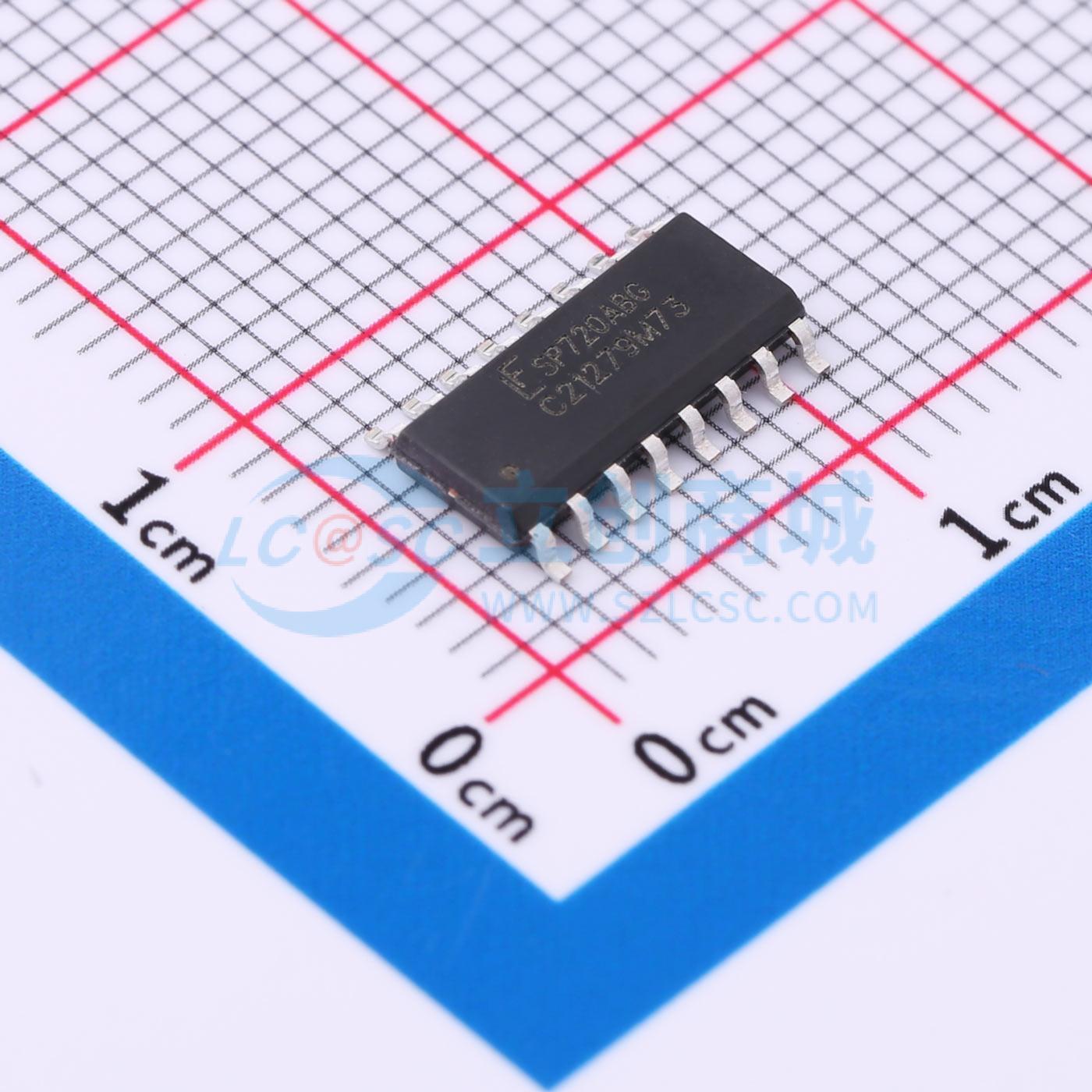

温馨提醒：图片仅供参考，商品以实物为准

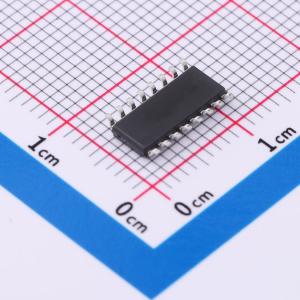

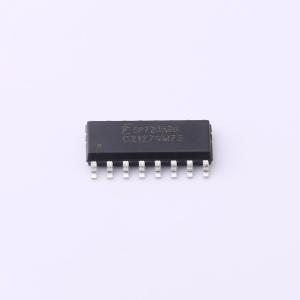

SP720ABG
TVS 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP720是一组SCR/二极管双极结构，用于为敏感输入电路提供ESD和过压保护。每个输入有2个SCR/二极管保护器件结构。共有14个可用输入，可用于保护多达14条外部信号或总线线路。过压保护范围是从IN（引脚1 - 7和9 - 15）到V+或V-。SCR结构设计为在高于V+（引脚16）一个+VBE二极管阈值或低于V-（引脚8）一个 -VBE二极管阈值的触发阈值下快速触发。对于IN输入，如果瞬态脉冲使输入电压升高到比V+高出一个VBE的电压水平，则会激活到V+的钳位。如果向IN输入施加一个比V-低一个VBE的负脉冲，则会激活到V-的类似钳位。标准ESD人体模型（HBM）能力如下：
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP720ABG
- 商品编号
- C5299847
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 2V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 反向电流(Ir) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3pF |
商品概述
SP720是一组SCR/二极管双极结构，用于为敏感输入电路提供ESD和过压保护。每个输入有2个SCR/二极管保护器件结构。共有14个可用输入，可用于保护多达14条外部信号或总线线路。过压保护范围是从IN（引脚1 - 7和9 - 15）到V+或V-。 SCR结构设计为在高于V+（引脚16）一个+VBE二极管阈值或低于V-（引脚8）一个 -VBE二极管阈值的触发阈值下快速触发。对于IN输入，如果瞬态脉冲使输入电压升高到比V+高出一个VBE的电压水平，则会激活到V+的钳位。如果向IN输入施加一个比V-低一个VBE的负脉冲，则会激活到V-的类似钳位。标准ESD人体模型（HBM）能力如下：
商品特性
- 符合HBM标准的ESD接口能力 - MIL STD 3015.7……15kV - IEC 61000 - 4 - 2，直接放电 - 单输入……4kV（2级） - 两个输入并联……8kV（4级） - IEC 61000 - 4 - 2，空气放电……15kV（4级）
- 高峰值电流能力 - IEC 61000 - 4 - 5（8/20μs）……±3A - 单脉冲，100μs脉冲宽度……±2A - 单脉冲，4μs脉冲宽度……±5A
- 设计用于提供过压保护 - 单端电压范围至……+30V - 差分电压范围至……±15V
- 快速开关……2ns上升时间
- 低输入泄漏……25℃时为1nA（典型值）
- 低输入电容……3pF（典型值）
- 14对SCR/二极管阵列
- 工作温度范围……-40℃至105℃
应用领域
- 微处理器/逻辑输入保护
- 模拟设备输入保护
- 数据总线保护
- 电压钳位
