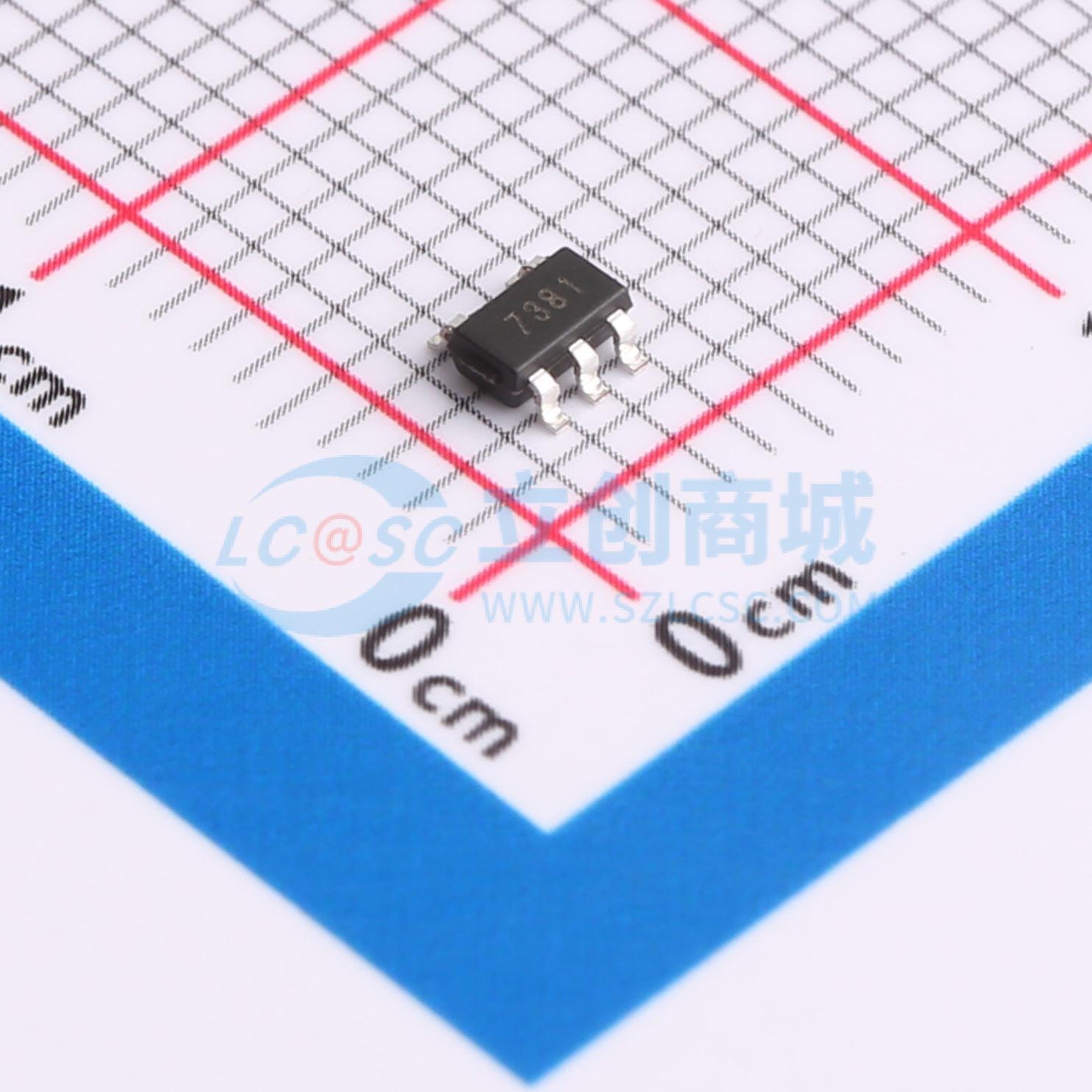

温馨提醒：图片仅供参考，商品以实物为准
LGS7381
单节锂电池充电 高压4054(SOT23-5)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24V高耐压型4056，0.5A单节锂电池充电，5V USB应用中无需添加额外用于抗浪涌的TVS器件，EN使能控制，4.2V电池，电池漏电1uA，针对电池端配备完善保护：过热，短路，热调节,电池过冲过放。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS7381
- 商品编号
- C5299900
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 40uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
LGS7381 是一款集成锂电池充电管理、24V输入耐压的线性充电管理芯片，为单节锂电池提供完整的电源解决方案。该芯片包含短路、涓流、恒流和恒压四种充电过程：短路充电可对0V电池充电；涓流充电可预充电恢复完全放电的电池；恒流充电可快速充满电池；恒压充电可确保安全充满电池。充电截止电压默认为4.2V，充电电流可通过外部电阻设置，最大充电电流为500mA。当充电电流降至设定值的1/10时，芯片自动结束充电并持续监测电池电压，电压下降至特定阈值时自动重启充电。移除输入电压后，芯片自动进入低功耗模式，电池端漏电流低于1μA。
商品特性
- 内置支持高压输入、电流可调节的线性充电器
- 最大输入电压24V，可承受高达28V的浪涌电压
- 恒流下最大充电电流可达500mA，支持外部电阻实时配置充电电流
- 兼容5V USB功率源和AC适配器，并提供热插拔保护
- 支持4.2V/4.25V/4.3V/4.35V锂电池类型（4.25V/4.3V/4.35V需定制）
- 预设4.2V±1%充电浮充电压
- 根据电池温度和输入电压智能调节充电电流
- 具有电池防倒灌功能，电池端漏电流低于1μA
- 完善的保护功能：输入过压、输入欠压、充电电流热调节、芯片热保护、恒流充电软启动
- 结温范围为-40℃至+125℃
- 所有端口都具备±2000V (HBM) ESD保护
应用领域
- 移动多媒体设备
- 带有锂电池供电和USB输入的便携式设备
