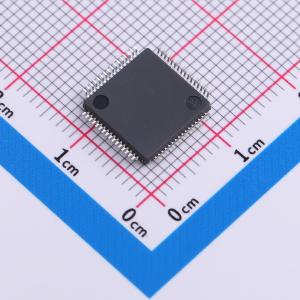

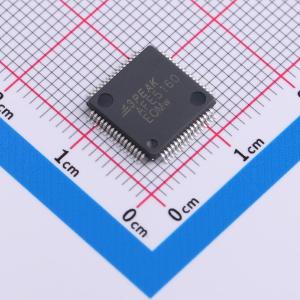

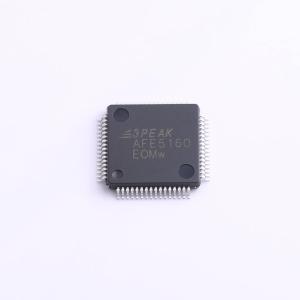

温馨提醒：图片仅供参考，商品以实物为准
TPAFE5160SI08-QP7R
带双极性输入的16bit 、8通道同步采样ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位8通道同时采样逐次逼近型ADC，具有双极输入
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPAFE5160SI08-QP7R
- 商品编号
- C5299936
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.755837克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 350kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行；串行；SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 89.7dB | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 支持 | |
| ADC架构 | SAR | |
| 全量程范围(FSR) | 10V；20V |
商品概述
TPAFE5160 是一款 16 位、8 通道同步采样逐次逼近型（SAR）ADC。每个通道都有一个完整的模拟前端，以及一个每通道以 350 kSPS 速率运行的 ADC。模拟前端具有输入钳位、输入阻抗高达 1MΩ 的可编程增益放大器（PGA）、低通滤波器和 ADC 输入驱动器。 该器件内置带缓冲器的精密基准源，用于驱动 ADC。数字接口支持串行、并行和并行字节通信，可与各种主机控制器配合使用。 TPAFE5160 采用单 5V 电源供电，可接受 ±10V 或 ±5V 真双极性输入。此外，高输入阻抗允许直接连接到变压器或其他传感器，无需外部驱动电路。
商品特性
- 8 路同步采样输入
- 单 5V 模拟电源和 1.71 至 5V 的 VDRIVE
- 所有通道均为 350 kSPS 的 16 位 ADC
- 双极性输入范围：±10V、±5V
- 模拟输入钳位保护
- 1 MΩ 模拟输入阻抗
- 片上基准源和缓冲器
- 片上过采样数字滤波器
- SPI 兼容接口
- 温度范围：-40℃ 至 125℃
- 封装：LQFP10X10 - 64
应用领域
- 电力线监测
- 电力线保护继电器
- 电机控制
- 数据采集系统（DAS）
- 工业自动化与控制
