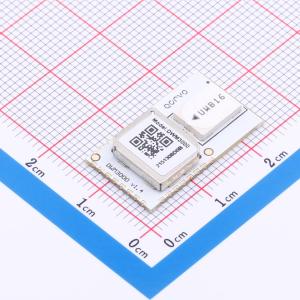

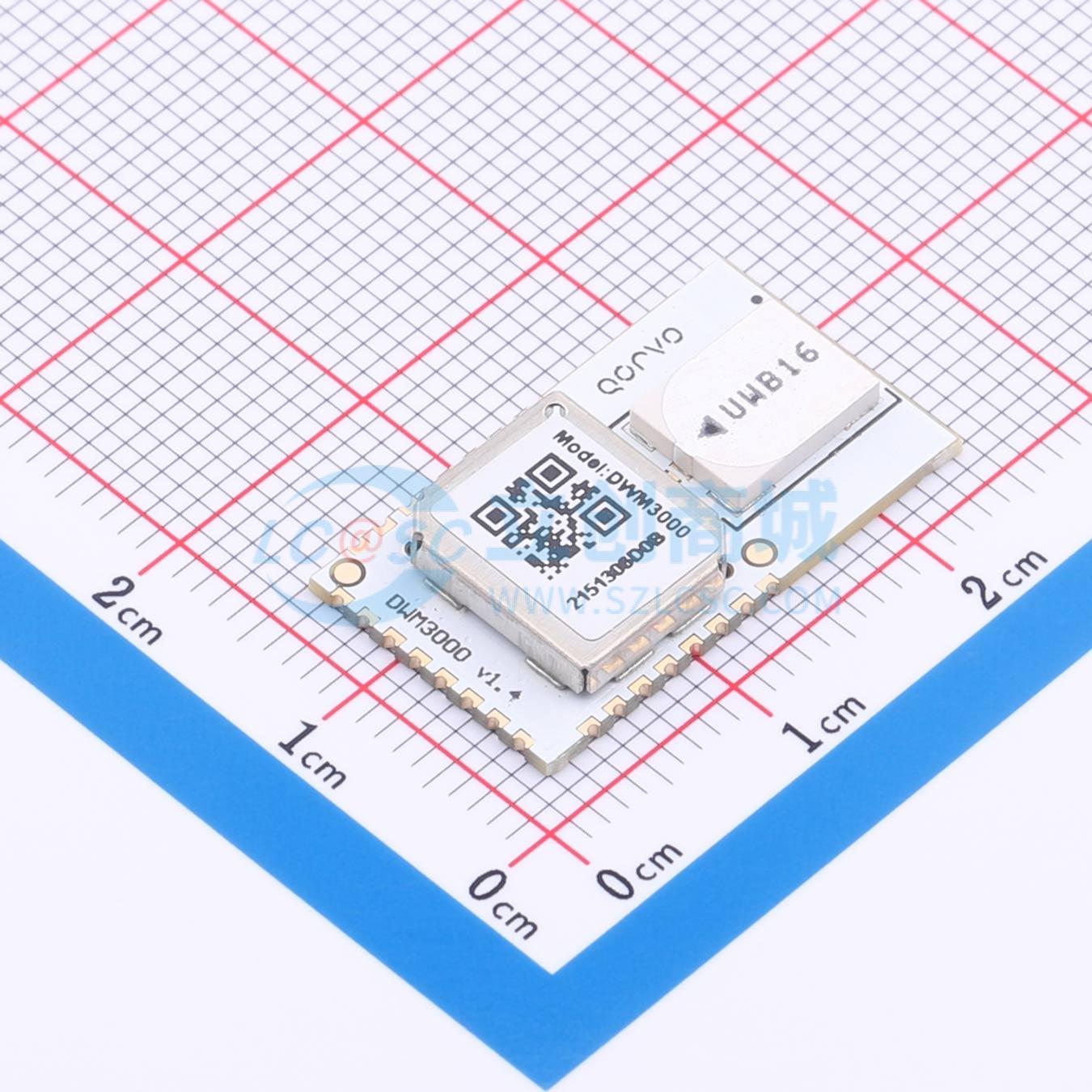

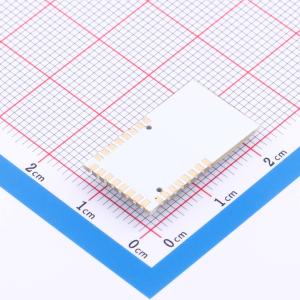

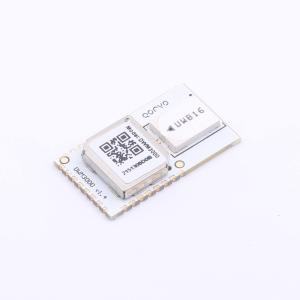

DWM3000TR13
IEEE802.15.4-z UWB收发器模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该模块集成天线、所有射频电路、电源管理和时钟电路于一体，简化了集成过程。可用于双向测距或TDoA定位系统，将资产定位精度提高到10 cm，支持高达6.8 Mbps的数据速率。该模块符合FiRa™ PHY和MAC规范，可与其他符合FiRa™标准的设备实现互操作性。该模块实现了IEEE 802.15.4-2011和IEEE 802.15.4z（BPRF模式）超宽带标准。射频组件、DW3110超宽带收发器和其他组件均集成在模块上，可实现超宽带通信和测距功能的经济高效且低复杂度的集成，大大加速了设计实施。模块上的DW3110是一款完全集成的低功耗单芯片CMOS射频收发器IC
- 品牌名称
- Qorvo
- 商品型号
- DWM3000TR13
- 商品编号
- C5299931
- 商品封装
- SMD-24P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 6.5GHz；8GHz | |
| 接口类型 | SPI | |
| 工作电压 | 2.5V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 50mA；55mA | |
| 发送电流 | 45mA；40mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成天线；集成温度传感器 |
商品概述
DWM3000 是一款完全集成的超宽带收发器模块，基于 DW3110 集成电路。该模块集成了天线、所有射频电路、电源管理和时钟电路，简化了系统集成。它可用于双向测距或到达时间差定位系统，实现高达 10 厘米的资产定位精度，并支持高达 6.8 Mbps 的数据速率。DWM3000 设计符合 FiRa 物理层和媒体访问控制层规范，确保与其他符合 FiRa 标准的设备互操作。
商品特性
- 符合 IEEE 802.15.4-2015 和 IEEE 802.15.4z 基本脉冲重复频率标准
- 完全符合 FiRa 物理层、媒体访问控制层及认证开发规范
- 支持超宽带信道 5（6.5 GHz）和信道 9（8 GHz）
- 可编程发射器输出功率
- 完全相干接收机，以实现最大通信距离和精度
- 设计符合联邦通信委员会和欧洲电信标准协会的超宽带频谱掩模要求
- 供电电压 VDD3V3：2.5 V ~ 3.6 V；VDD1：1.62 V ~ 3.6 V
- 低功耗
- 支持 850 kbps 和 6.8 Mbps 数据速率
- 最大数据包长度为 1023 字节，适用于高数据吞吐量应用
- 集成媒体访问控制支持功能
- 与主处理器连接的串行外设接口
- 引脚和间距与 DWM1000 兼容
应用领域
- 精确实时定位系统
- 位置感知无线传感器网络
