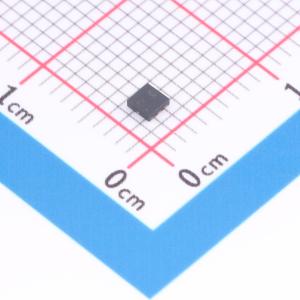

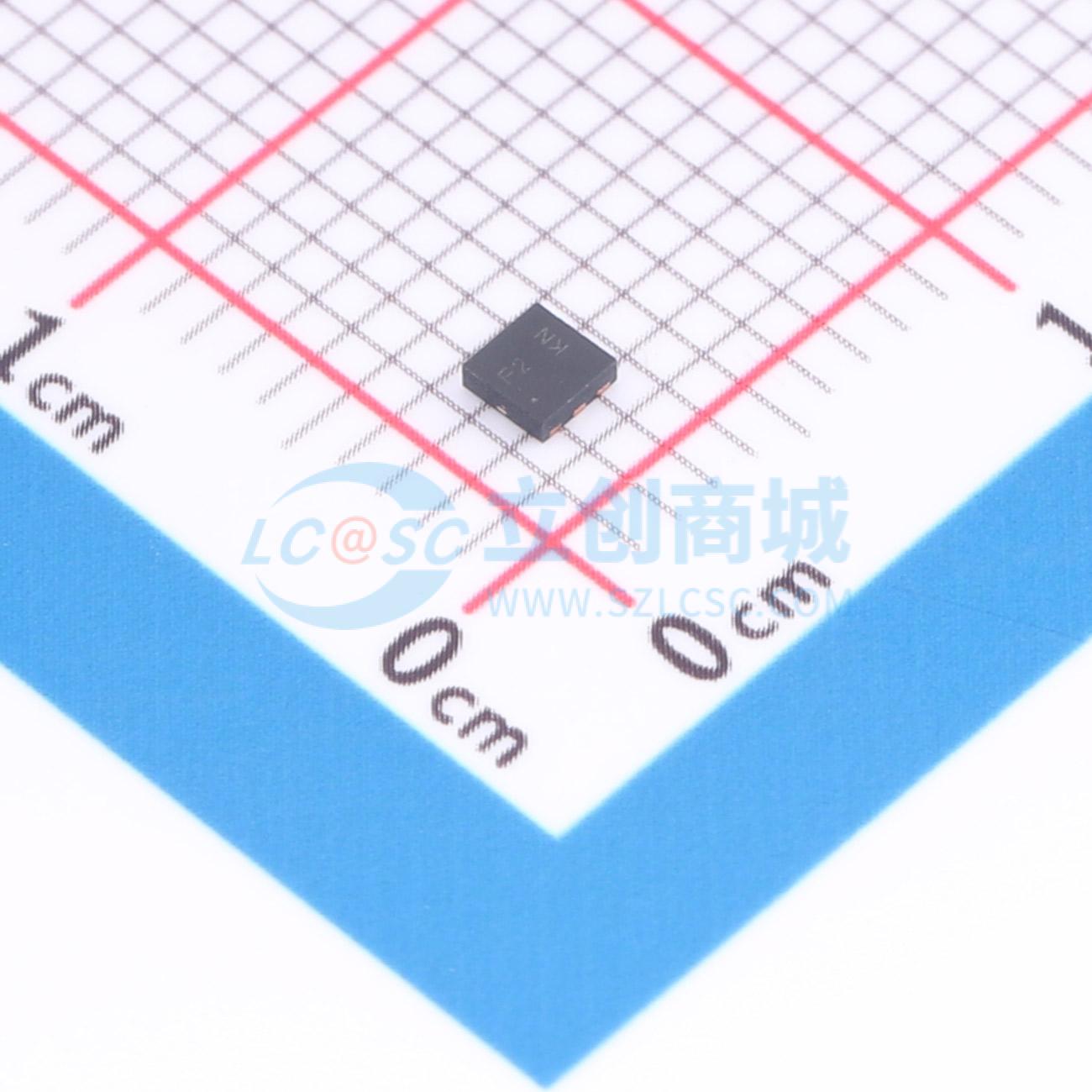

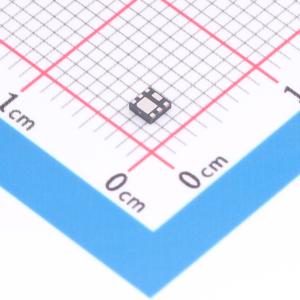

温馨提醒：图片仅供参考，商品以实物为准
DMN3021LFDF-7
1个N沟道 耐压:30V 电流:9.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该MOSFET旨在最大限度地降低导通电阻（RDS(ON)），同时保持出色的开关性能，非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMN3021LFDF-7
- 商品编号
- C5298140
- 商品封装
- UDFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.042409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9.3A | |
| 导通电阻(RDS(on)) | 20mΩ@4.5V | |
| 耗散功率(Pd) | 730mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.2V | |
| 栅极电荷量(Qg) | 6.7nC@4.5V | |
| 输入电容(Ciss) | 706pF | |
| 反向传输电容(Crss) | 81pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 112pF |
商品概述
AGM15T13A将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。 该器件非常适合用于负载开关和电池保护应用。
商品特性
- 0.6mm厚度——适用于薄型应用
- 4mm2的PCB占位面积
- 低栅极阈值电压
- 快速开关速度
- 完全无铅且完全符合RoHS标准
- 无卤素和锑,“绿色”器件
应用领域
- 电池管理应用
- 电源管理功能
- DC-DC转换器
