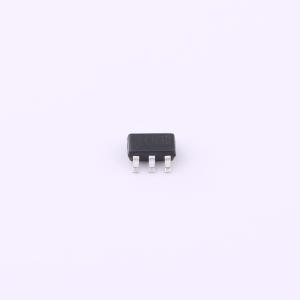

温馨提醒：图片仅供参考，商品以实物为准

U0219

降压型 2A 4V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: U0218/9 是一款高频率、宽输入电压范围（4V到18V）、同步整流、降压转换器,最大输出电流为2A,内部集成MOSFET,开关频率为500KHz。具有短路保护、过流保护、过压保护、内置软启动等功能。适用于数字机顶盒、平板电脑、液晶电视和显示器、Wi-Fi路由器/AP、数字视频录像机等应用。
品牌名称: UNI-SEMIC(宇力半导体)
商品型号: U0219
商品编号: C5298148
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041667克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

U0219是一款高频、同步整流、降压型开关模式转换器，集成了内部功率MOSFET。它在宽输入电压范围内提供高达3A的峰值输出电流，具有优异的负载和线路调节能力，实现了非常紧凑的解决方案。U0219采用ECOT PSM控制模式，可提供极快的瞬态响应、简化的环路设计以及严格的输出调节。该器件仅需极少量的外部通用元件，并提供节省空间的SOT23-6封装。

商品特性

4V至18V宽工作输入范围
最大2A输出电流
500kHz开关频率
具备打嗝模式的短路保护
内置过流限制
内置过压保护
内部省电模式
内部软启动
110mΩ/70mΩ低导通电阻内部功率MOSFET
输出电压从0.6V可调
无需肖特基二极管
集成内部补偿
热关断保护
提供SOT23-6封装
40℃到+85℃工作温度范围
ECOT PSM控制模式

应用领域

数字机顶盒
平板电脑
平板电视与显示器
Wi-Fi路由器/接入点
数字视频录像机
便携式媒体播放器
电缆调制解调器/XDSL调制解调器
通用目的

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)
