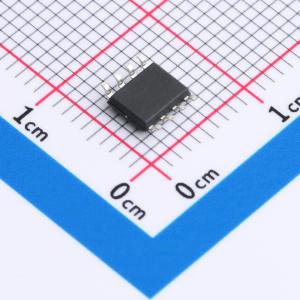

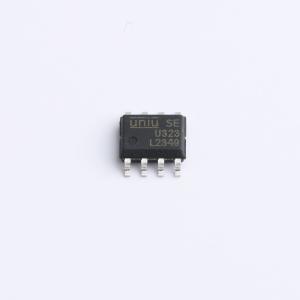

温馨提醒：图片仅供参考，商品以实物为准
U323
升降压型 3V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U323是一款高性能低成本PWM控制功率器,适用于离线式小功率升压、降压和升降压型应用场合,外围电路简单、器件个数少。产品内置高耐压MOSFET可提高系统浪涌耐受力,支持多种保护功能,如过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压和电压箱位保护。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U323
- 商品编号
- C5298150
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V | |
| 输出电压 | - | |
| 输出电流 | 15A | |
| 开关频率 | 80kHz | |
| 工作温度 | -25℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
U323是一款高性能低成本PWM控制功率器件，适用于离线式小功率升压、降压和升降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高系统浪涌耐受力。与传统的PWM控制器不同，U323内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。U323集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。
商品特性
- 集成200V高压启动电路
- BUCK&BOOST兼容
- 待机功耗低于 50 mW
- 良好的线性调整率和负载调整率
- 集成软启动电路
- 内部保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压和电压箱位保护
应用领域
- 小家电电源
- 工业控制
