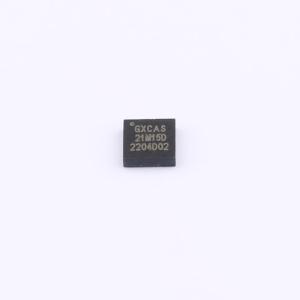

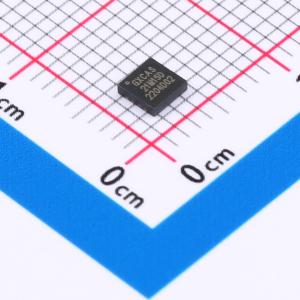

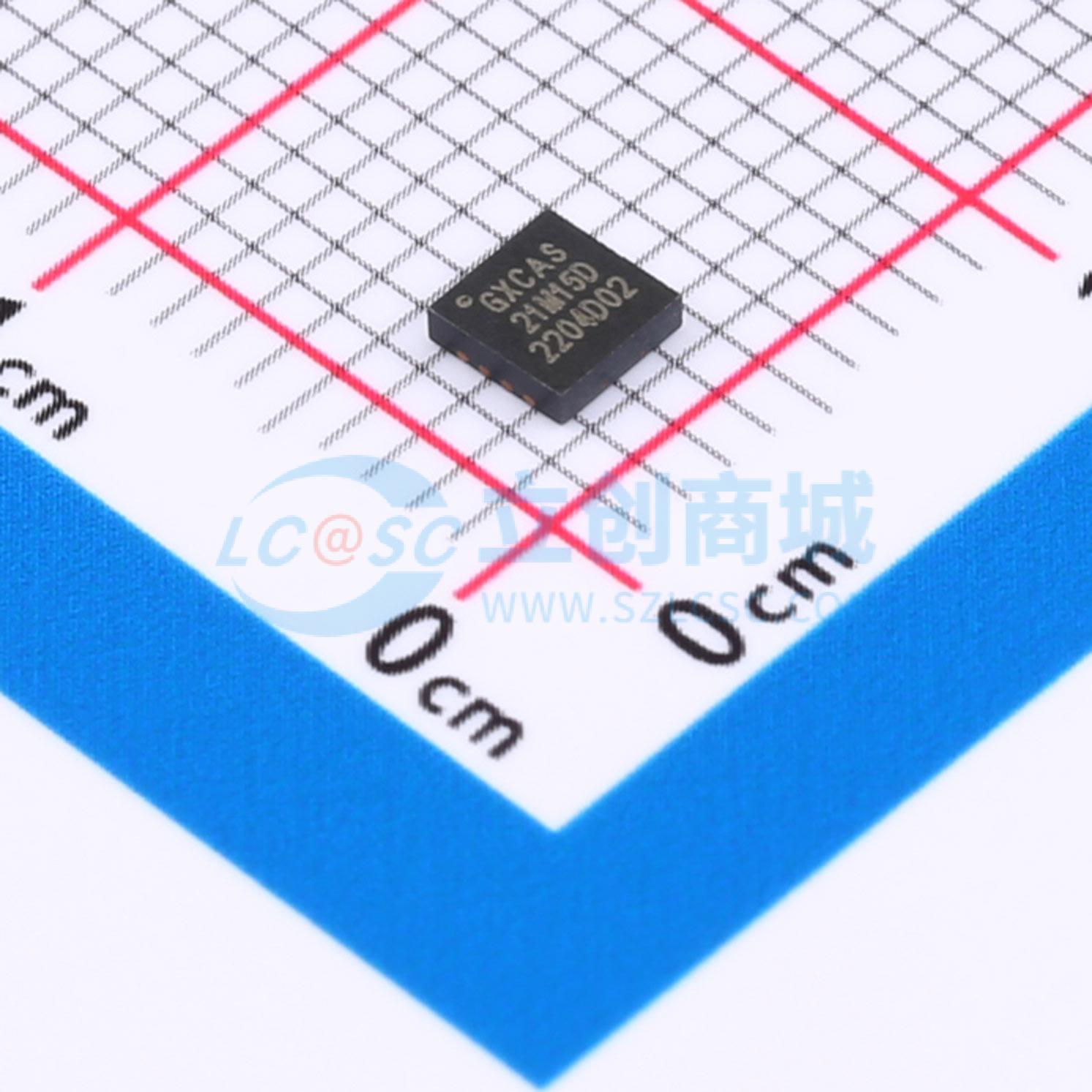

温馨提醒：图片仅供参考，商品以实物为准
GX21M15D
2线/3线接口温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GX21M15D 是一款温度-数字转换器，使用片上带隙温度传感器和 Σ-Δ A/D 转换技术并带有过热检测输出。GX21M15 包含一系列数据寄存器：储存诸如器件工作模式、OS 工作模式、OS 极性和 OS 故障队列等器件设置的配置寄存器(Conf)
- 品牌名称
- GXCAS(中科银河芯)
- 商品型号
- GX21M15D
- 商品编号
- C5298142
- 商品封装
- DFN-8
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+125℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 2.8V~5.5V | |
| 待机电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 温度转换时间 | 10ms | |
| 温度分辨率 | 11bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出；低功耗待机；可配置温度输出 |
商品概述
GX21M15是一款温度-数字转换器，它集成了片上带隙温度传感器和Sigma-Delta模数转换技术，并具备过热检测输出功能。该器件包含多个数据寄存器：用于存储器件工作模式、OS工作模式、OS极性和OS故障队列等设置的配置寄存器；用于存储数字温度数据的温度寄存器；以及用于存储可编程过热关断阈值和滞后极限的设置点寄存器。这些寄存器可通过两线串行I²C总线接口与控制器通信。器件还提供一个开漏输出，当温度超过编程阈值时会激活。通过三个逻辑地址引脚，最多可在同一总线上连接8个器件而无地址冲突。GX21M15可配置为不同工作模式，包括用于定期监测温度的常规模式，以及用于最小化功耗的关断模式。OS输出可在比较器模式或中断模式下工作，其有效状态可配置为高电平或低电平。故障队列和设置点阈值均可编程。温度寄存器始终以二进制补码格式存储11位数据，提供0.125°C的分辨率，适用于需要精确测量热漂移的应用。访问器件时不会中断正在进行的温度转换，I²C总线部分与转换器部分相互独立，允许连续访问而无需等待转换完成，但温度寄存器会使用新的转换结果进行更新。上电时，器件处于正常工作模式，OS为比较器模式，温度阈值预设为80°C，滞后值为75°C，因此可作为具有这些预定义设置点的独立恒温器使用。
商品特性
- 引脚与行业标准LM75和LM75A完全兼容，提供0.125°C的温度分辨率，电源电压范围为2.8V至5.5V。
- 支持I²C总线接口，同一总线上最多可连接8个器件。
- 电源电压范围：2.8V至5.5V。
- 工作温度范围：-55°C至+125°C。
- I²C总线频率范围：20Hz至400kHz，具备总线故障超时功能，防止总线挂起。
- 提供0.125°C分辨率的11位模数转换器。
- 温度精度：在0°C至+50°C范围内为±0.5°C；在-25°C至+100°C范围内为±1°C；在-55°C至+125°C范围内为±1.5°C。
- 报警温度阈值和滞后值可编程。
- 关断模式下供电电流低至0.1μA，有助于节能。
- 上电后可独立作为恒温器使用。
- 具备ESD保护，超过JESD22-A114标准（4500V HBM）和JESD22-C101标准（1000V CDM）。
- 根据JEDEC标准JESD78完成超过100mA的闩锁测试。
- 提供小型8引脚封装：SOP8、MSOP8/TSSOP8。
应用领域
- 系统热管理
- 个人计算机
- 电子设备
- 工业控制器
