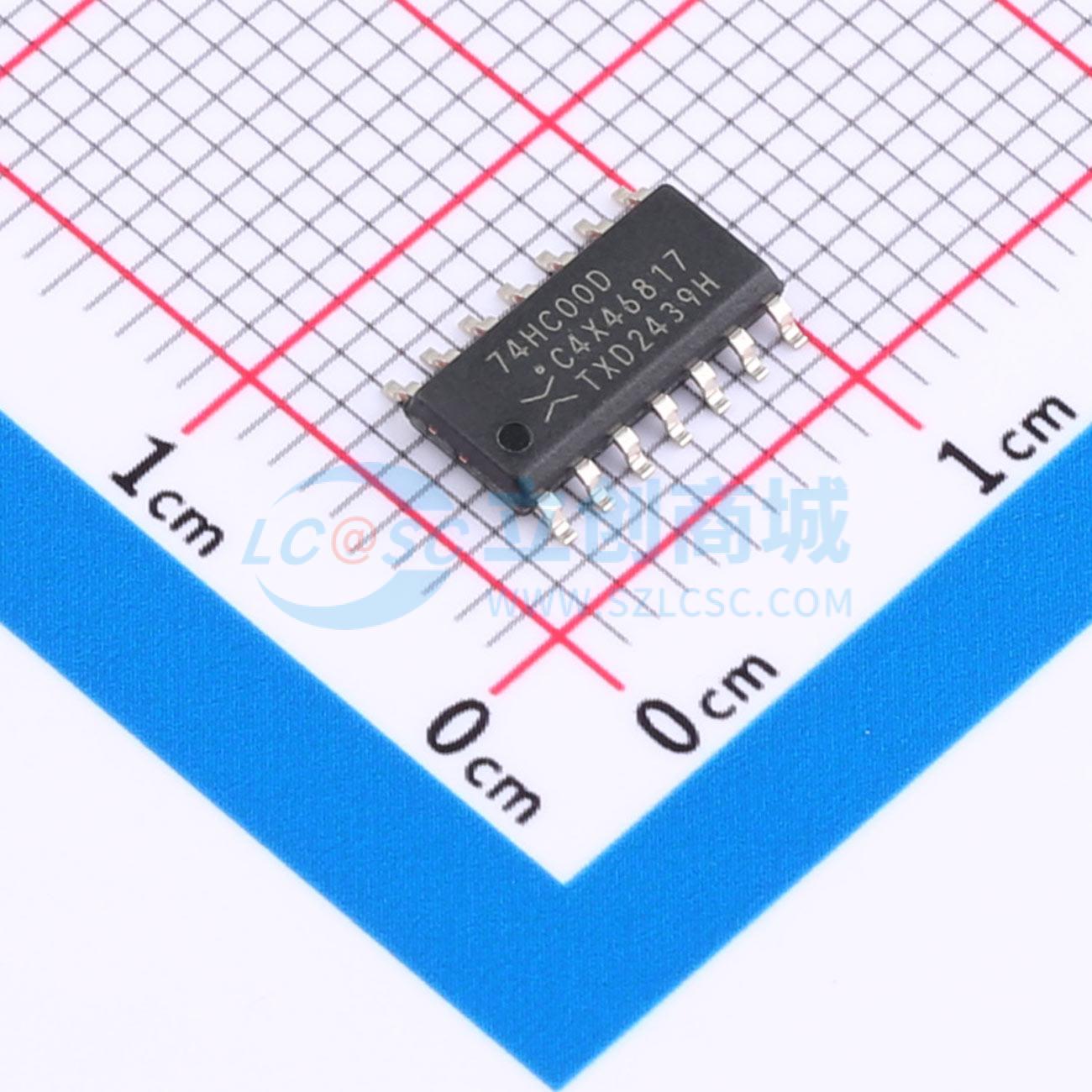

温馨提醒：图片仅供参考，商品以实物为准
74HC00D,653
四路二输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款四2输入与非门。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC00D,653
- 商品编号
- C5586
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 3.7V；5.9V；1.9V | |
| 输出低电平(VOL) | 100mV；400mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 7ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
