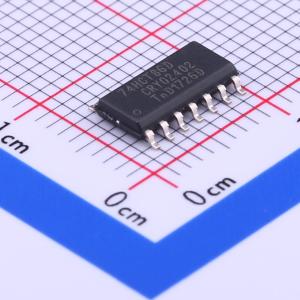

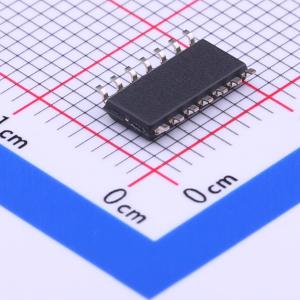

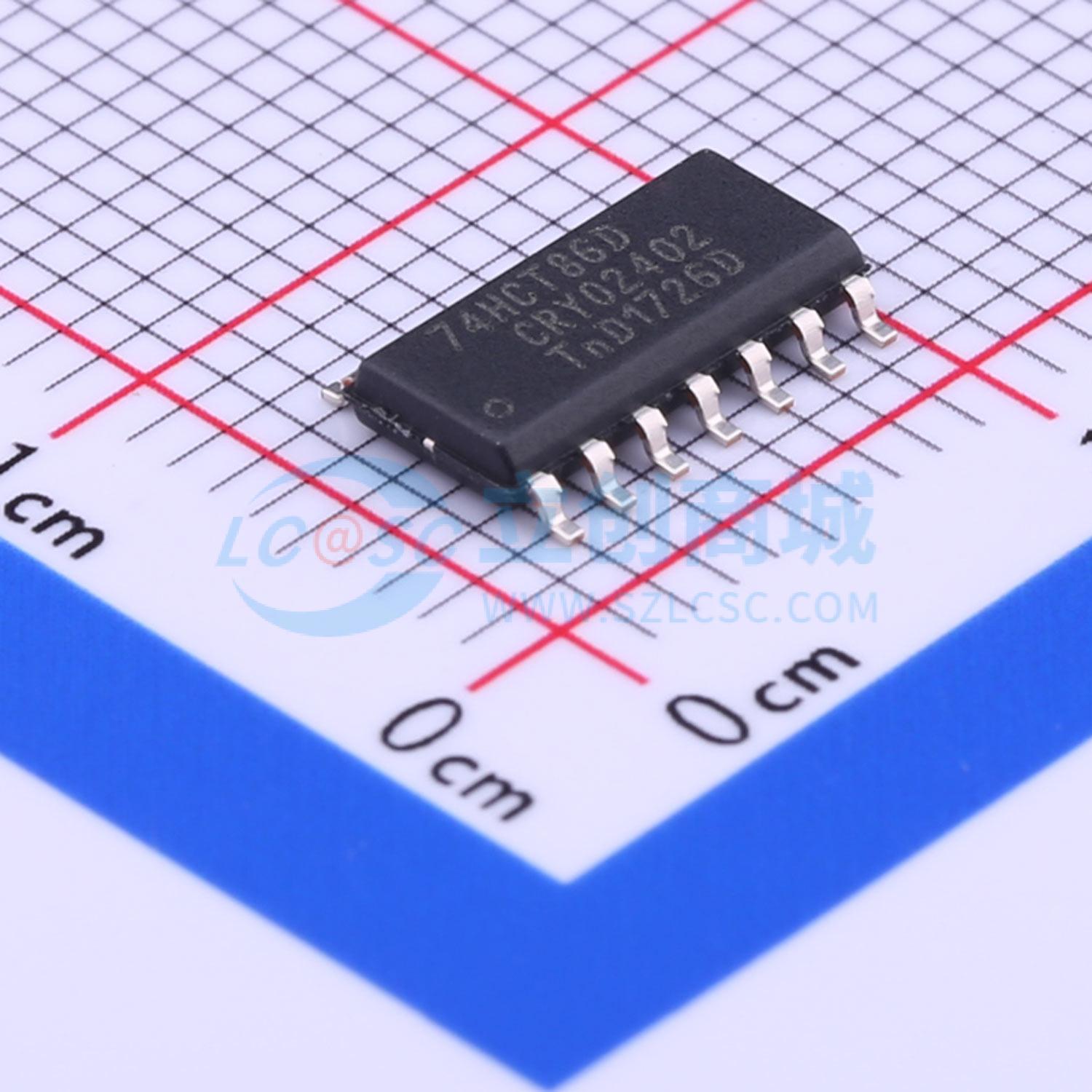

74HCT86D,653
四路二输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC86、74HCT86 是一款四 2 输入异或门。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到高于 VCC 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT86D,653
- 商品编号
- C6005
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.4V；3.98V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 32ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 逻辑电路设计
- 数字信号处理
- 电子设备接口
- 通信系统
- 计算机硬件
- 测试设备
- 控制系统
- 自动化设备
- 消费电子产品
- 医疗设备
- 工业控制
- 仪器仪表
- 传感器接口
- 数据传输
- 信号转换
- 电源管理
- 低功耗应用
- 嵌入式系统
- 微控制器外围电路
- 教育和实验
