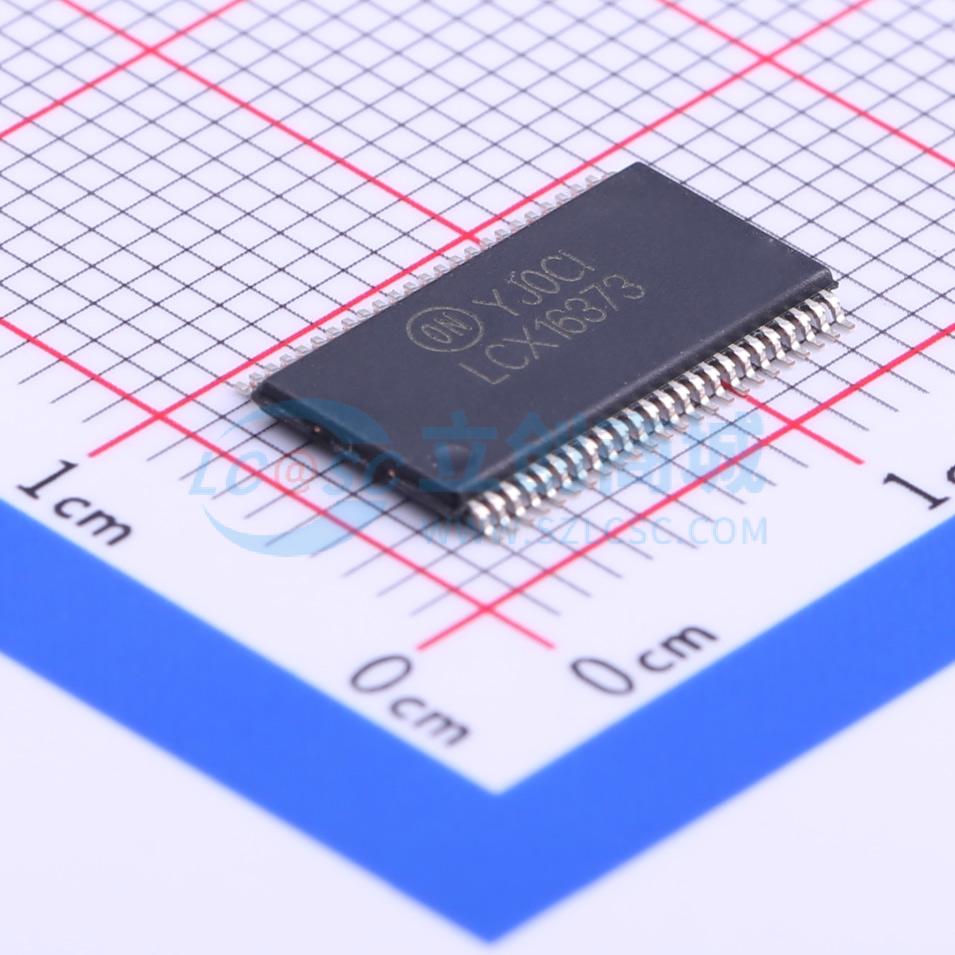

温馨提醒：图片仅供参考，商品以实物为准
74LCX16373MTDX
三态输出D型锁存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含十六个带三态标准输出的D型锁存器，该器件为字节控制，每个字节功能相同，但相互独立。转换可以短接在一起以实现完整的16位操作。当锁存使能 (LEₙ) 输入为高电平时，Iₙ上的数据进入锁存器，此时锁存器是透明的；当LEₙ为低电平时，锁存器存储在LEₙ从高到低转换之前的建立时间内I输入上存在的信息。三态标准输出由输出使能 (OEₙ) 输入控制，当OEₙ(overline)为低电平时，标准输出处于二态模式；当OEₙ(overline)为高电平时，标准输出处于高阻抗模式，但这不会影响新数据进入锁存器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74LCX16373MTDX
- 商品编号
- C6016
- 商品封装
- TSSOP-48-6.2mm
- 包装方式
- 编带
- 商品毛重
- 0.577克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~3.6V | |
| 通道数 | 16 | |
| 拉电流(IOH) | 24mA | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 6.5ns | |
| 系列 | 74LCX | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 2.5ns | |
| 保持时间 | 1.5ns | |
| 静态电流(Iq) | 20uA |
