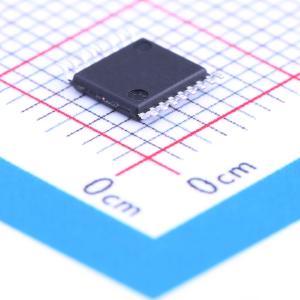

温馨提醒：图片仅供参考，商品以实物为准

SN74LV123APWR

具有施密特触发输入的双路可触发单稳态多谐振荡器

SMT扩展库PCB免费打样

描述: SN74LV123A 双路可重触发单稳多频振荡器
品牌名称: TI(德州仪器)
商品型号: SN74LV123APWR
商品编号: C6036
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

LV123A器件是为2V至5.5V Vcc工作电压设计的双可重触发单稳态多谐振荡器。这些边沿触发的多谐振荡器通过三种方法控制输出脉冲持续时间。第一种方法是A输入为低电平，B输入变为高电平；第二种方法是B输入为高电平，A输入变为低电平；第三种方法是A输入为低电平，B输入为高电平，清零(CLR)输入变为高电平。输出脉冲持续时间可以通过选择外部电阻和电容值进行编程。外部定时电容必须连接在CeXt和ReXt/CeXt（正极）之间，并且外部电阻连接在ReXt/CeXt和Vcc之间。为了获得可变的脉冲持续时间，可以在ReXt/CeXt和Vcc之间连接一个外部可变电阻。通过将CLR拉低也可以减少输出脉冲持续时间。

商品特性

2V 至 5.5V 工作电压
在 5V 时最大 tp 为 11 ns
在 VCC=3.3V 和 TA=25℃ 时，典型 VOLP（输出接地反弹）<0.8V
在 VCC=3.3V 和 TA=25℃ 时，典型 VOHV（输出 VOH 下冲）>2.3V
支持所有端口的混合模式电压操作
A、B 和 CLR 输入具有施密特触发器电路，适用于慢速输入转换率
从高电平或低电平门控逻辑输入边沿触发
支持部分断电模式操作
可重触发以产生长达 100 的长输出脉冲
覆盖清除终止输出脉冲
上电时输出无毛刺复位
锁存性能超过 JESD 78 Class II 标准的 100 mA
ESD 保护超过 JESD 22 2000V 人体模型 (A114-A)、200V 机器模型 (A115-A) 和 1000V 带电设备模型 (C101)

应用领域

AV接收器
Blu-ray播放器和家庭影院
DVD录像机和播放器
台式机或笔记本电脑
数字收音机和互联网收音机播放器
数字摄像机（DVC）
嵌入式PC
GPS：个人导航设备
移动互联网设备
网络附加存储（NAS）
个人数字助理（PDA）
服务器电源供应单元
固态硬盘（SSD）：客户端和企业级
视频分析服务器
无线耳机、键盘和鼠标

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	2V~5.5V
	通道数	2
	输入类型	施密特触发器
	静态电流(Iq)	20uA

	属性	参数值
	传播延迟(tpd)	13ns
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74LV
	工作温度	-40℃~+125℃
	功能	重触发
