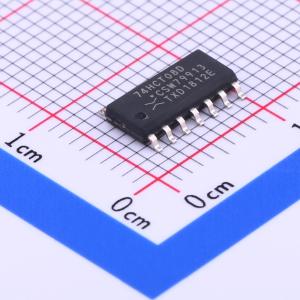

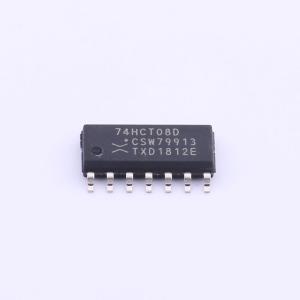

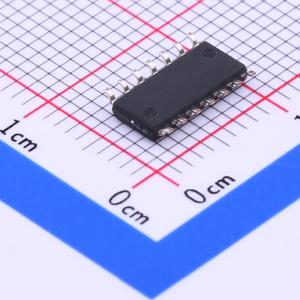

温馨提醒：图片仅供参考，商品以实物为准
74HCT08D,653
四路二输入与门
- 描述
- 74HC08、74HCT08 是一款四 2 输入与门。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到高于 VCC 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT08D,653
- 商品编号
- C5959
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 逻辑门电路
- 数字电路设计
- 信号处理
- 数据传输
- 电子控制系统
