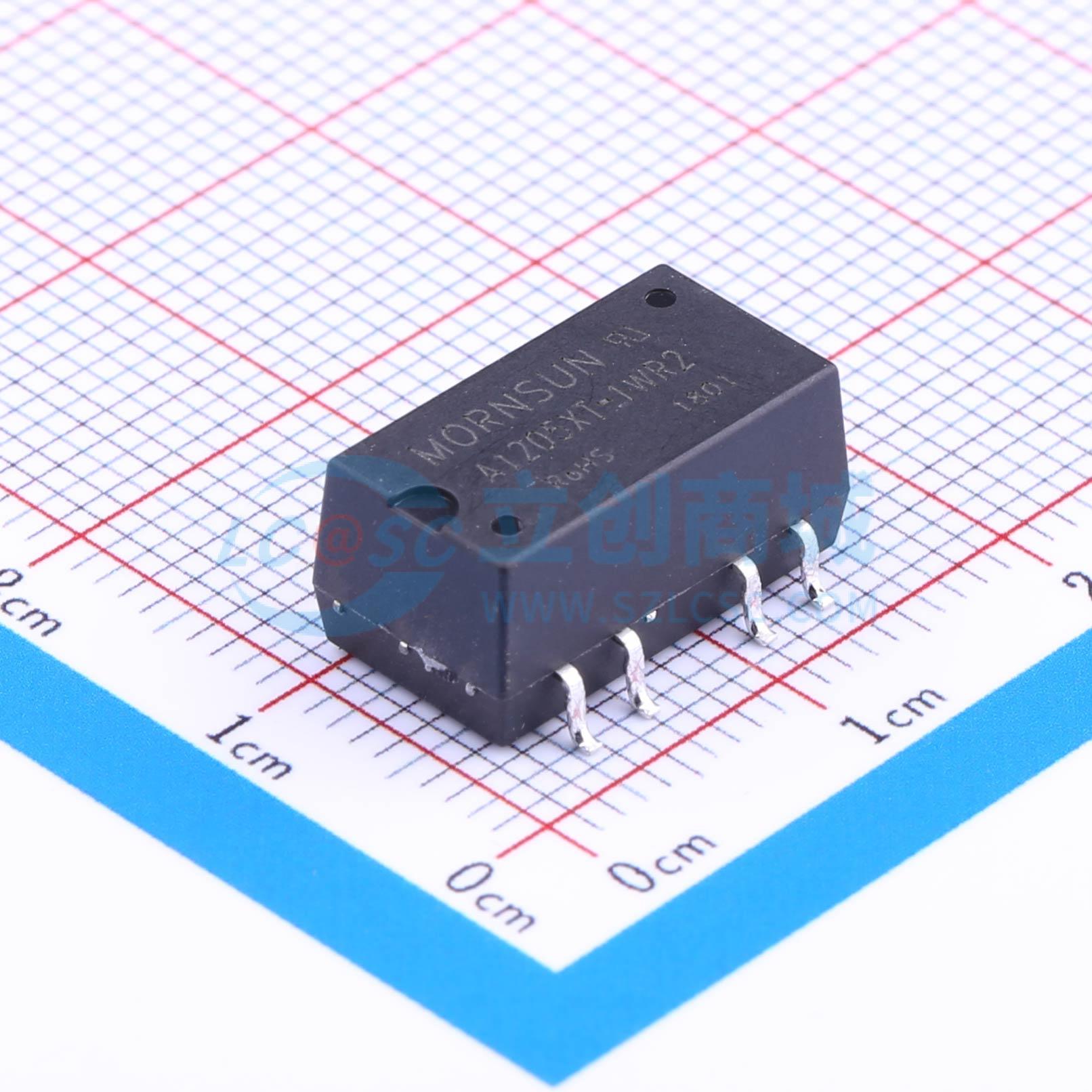

A1205XT-1WR2
A1205XT-1WR2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可正负配置 DC-DC模块，输入范围：10.8V~13.2V，双组输出：±5V/±100mA
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- A1205XT-1WR2
- 商品编号
- C58963
- 商品封装
- SMD
- 包装方式
- 管装
- 商品毛重
- 3.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | ±5V | |
| 输出电流(最大值) | 100mA | |
| 最大容性负载 | 100uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | - | |
| 纹波噪声 | 60mVp-p | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 稳压类型 | 非稳压型 |
商品特性
- 工作温度范围: -40°C~+105°C
- 效率高达 82%
- 小型SMD 封装
- 隔离电压1500VDC
- 内部贴片化设计
- 无需外加元件
- 国际标准引脚方式
应用领域
- 前级干扰隔离场合
- 地干扰消除场合
- 纯数字电路场合
- 电压隔离转换场合
- 一般低频模拟电路场合
- 继电器驱动电路场合
