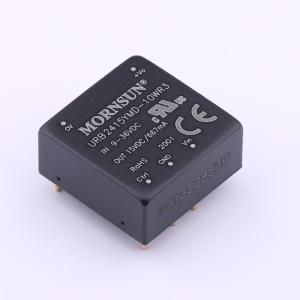

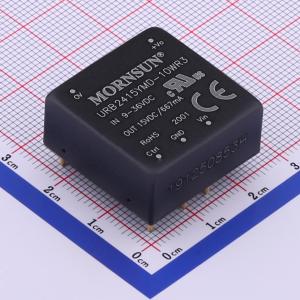

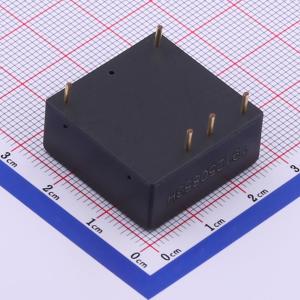

温馨提醒：图片仅供参考，商品以实物为准
URB2415YMD-10WR3
9V~36V 15V 667mA 10W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DC-DC模块，输入范围：9V~36V，单组输出：15V/667mA
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URB2415YMD-10WR3
- 商品编号
- C62286
- 商品封装
- DIP,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 667mA | |
| 最大容性负载 | 330uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护；过流保护；欠压保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 350kHz | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.7mm |
商品概述
URA_YMD-10WR3 & URB_YMD-10WR3系列产品输出功率为10W，4:1超宽电压输入范围，效率高达88%，1500VDC的常规隔离电压，允许工作温度-40 - 85℃，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR22/EN55022 CLASS A，A2S和A4S封装拓展系列具有输入防反接保护，广泛应用于工控、电力、仪器仪表、通信等领域。
商品特性
- 宽输入电压范围（4:1）
- 效率高达88%
- 空载功耗低至0.12W
- 隔离电压1500VDC
- 输入欠压，输出过压、短路、过流保护
- 工作温度：-40°C ~ +85°C
- 裸机满足CISPR22/EN55022 CLASS A
- A2S（接线式）和A4S（TS35导轨式）产品型号具有输入防反接功能
- 通过UL60950、EN60950和IEC60950认证
- 国际标准引脚方式
应用领域
- 工控
- 电力
- 仪器仪表
- 通信
