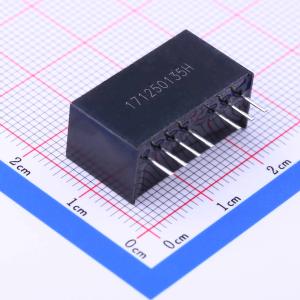

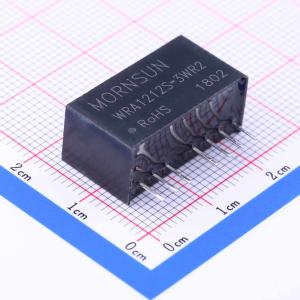

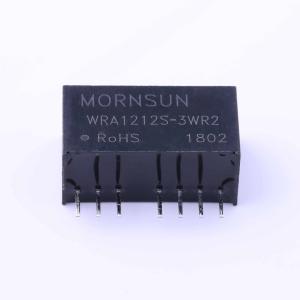

温馨提醒：图片仅供参考，商品以实物为准
WRA1212S-3WR2
9V~18V ±12V ±125mA 3W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可正负配置 DC-DC模块，输入范围：9V~18V，双组输出：±12V/±125mA
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- WRA1212S-3WR2
- 商品编号
- C62149
- 商品封装
- SIP,22x9.5mm
- 包装方式
- 管装
- 商品毛重
- 1.793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 9V~18V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | ±12V | |
| 输出电流(最大值) | ±125mA | |
| 最大容性负载 | 470uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 纹波噪声 | 70mVp-p | |
| 长度 | 22mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm |
商品特性
- 超小型SIP封装
- 宽输入电压范围：2:1
- 工作温度范围：-40°C ~ +85°C
- 隔离电压1500VDC
- 低纹波噪声
- 短路保护（自恢复）
- 输出可关断
- 高功率密度
- 通过了EN60950认证
应用领域
- 通信设备
- 仪器仪表
- 工业电子
