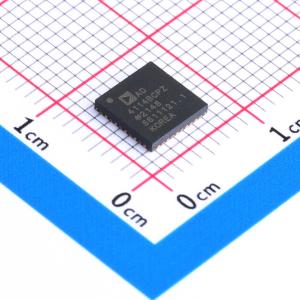

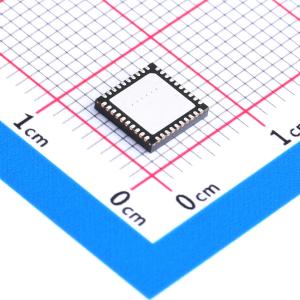

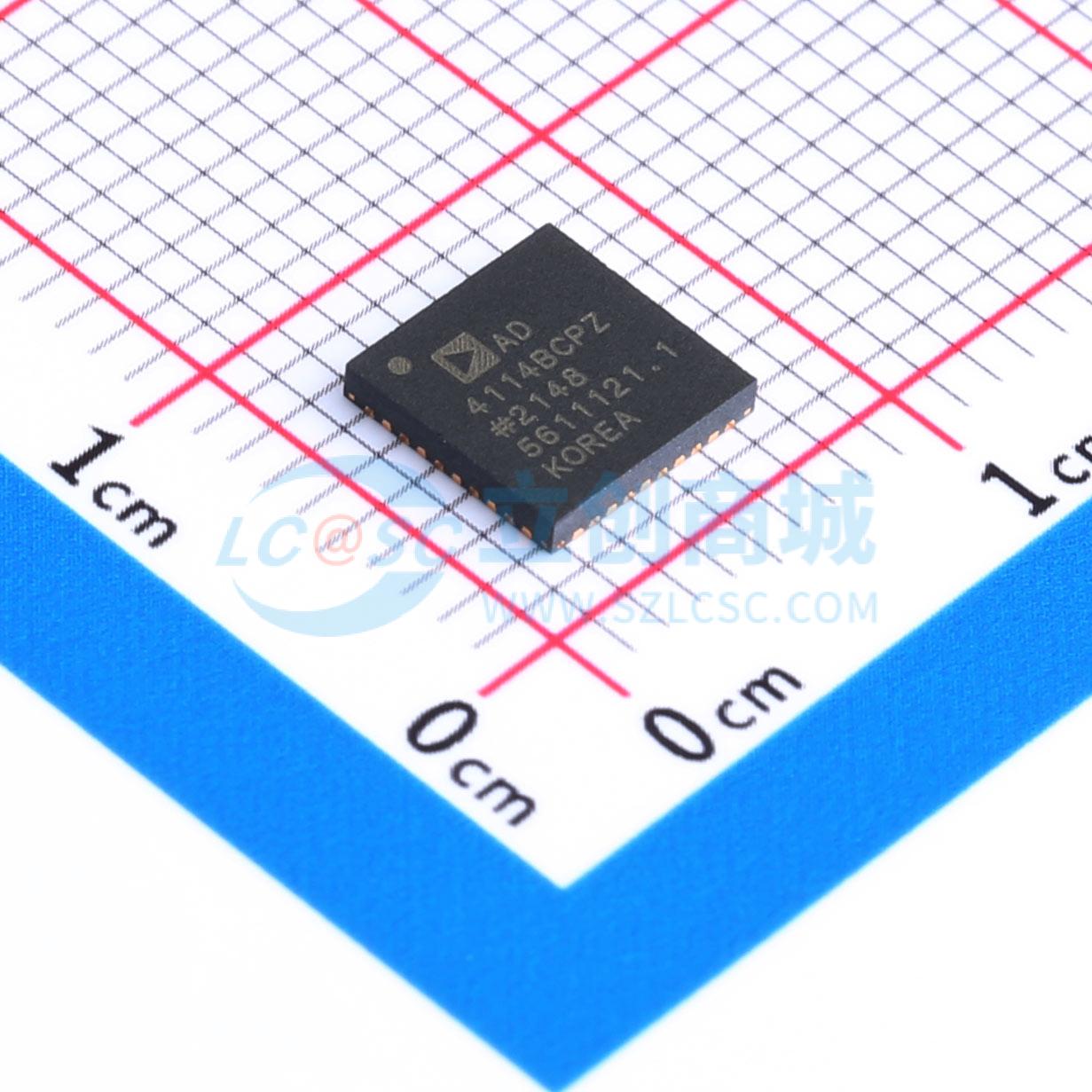

温馨提醒：图片仅供参考，商品以实物为准

AD4114BCPZ-RL7

具有±10 V输入的单电源、多通道、31.25 kSPS、24位Σ-∆型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD4114是一款低功耗、低噪声的24位Σ-Δ模数转换器（ADC），集成了一个模拟前端（AFE），可处理8路全差分或16路单端、高阻抗（≥1 MΩ）、±10 V双极性电压输入。AD4114集成了关键的模拟和数字信号调理模块，可为每个使用中的模拟输入通道配置8个独立的设置。AD4114的最大通道扫描速率为6.21 kSPS（161 μs），可输出完全稳定的数据。嵌入式2.5 V低漂移（±5 ppm/℃）带隙内部基准源（带输出基准缓冲器）减少了外部元件数量。数字滤波器支持灵活设置，包括在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz干扰。用户可根据应用中每个通道的要求选择不同的滤波器设置。自动通道序列器使ADC能够切换每个启用的通道。AD4114通过集成亚德诺半导体公司（Analog Devices, Inc.）专有的iPassives技术实现了高精度性能。AD4114在出厂时经过校准，可实现高度的指定精度。AD4114采用单电源供电，便于在电气隔离应用中使用。其指定的工作温度范围为-40℃至+105℃。AD4114采用40引脚、6 mm×6 mm的LFCSP封装。
品牌名称: ADI(亚德诺)
商品型号: AD4114BCPZ-RL7
商品编号: C5252366
商品封装: LFCSP-40(6x6)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	2MHz；2MHz
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	1.25Hz；31.25kHz
	静态电流	3.9mA

商品概述

AD4114是一款低功耗、低噪声的24位Σ-Δ模数转换器（ADC），集成了一个模拟前端（AFE），可处理8路全差分或16路单端、高阻抗（≥1 MΩ）、±10 V双极性电压输入。 AD4114集成了关键的模拟和数字信号调理模块，可为每个使用中的模拟输入通道配置8个独立的设置。AD4114的最大通道扫描速率为6.21 kSPS（161 μs），可输出完全稳定的数据。嵌入式2.5 V低漂移（±5 ppm/℃）带隙内部基准源（带输出基准缓冲器）减少了外部元件数量。数字滤波器支持灵活设置，包括在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz干扰。用户可根据应用中每个通道的要求选择不同的滤波器设置。自动通道序列器使ADC能够切换每个启用的通道。 AD4114通过集成亚德诺半导体公司（Analog Devices, Inc.）专有的iPassives技术实现了高精度性能。AD4114在出厂时经过校准，可实现高度的指定精度。 AD4114采用单电源供电，便于在电气隔离应用中使用。其指定的工作温度范围为-40℃至+105℃。AD4114采用40引脚、6 mm×6 mm的LFCSP封装。

商品特性

集成AFE的24位ADC
快速灵活的输出速率：1.25 SPS至31.25 kSPS
通道扫描数据速率：每通道6.21 kSPS（稳定时间161 μs）
每通道在1007 SPS时无噪声位数为17.3位
每通道在20 SPS时对50 Hz和60 Hz的共模抑制比为120 dB
±10 V输入，可选择8路差分或16路单端输入
VIN引脚绝对最大额定值：±65 V
输入引脚绝对电压高达±20 V
最小阻抗1 MΩ
25℃时总未调整误差（TUE）为0.07%
片上2.5 V基准源
25℃时初始精度为±0.12%，典型漂移为±5 ppm/℃
内部或外部时钟
电源：AVDD = 3.0 V至5.5 V，IOVDD = 2 V至5.5 V
总电流消耗AVDD + IOVDD（IDD）= 3.9 mA
温度范围：-40℃至+105℃
三线或四线串行数字接口（SCLK上有施密特触发器）
与SPI、QSPI、MICROWIRE和DSP兼容

应用领域

过程控制
可编程逻辑控制器（PLC）和分布式控制系统（DCS）模块
仪器仪表和测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	31.25kHz
	通道数	8
	工作电压	3V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+105℃
