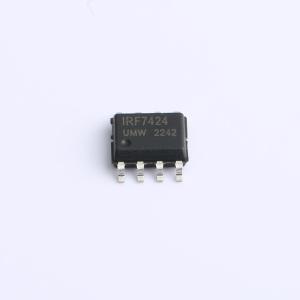

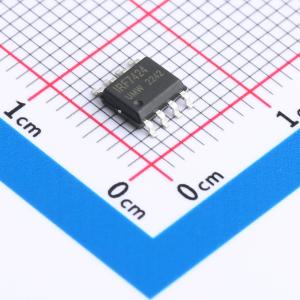

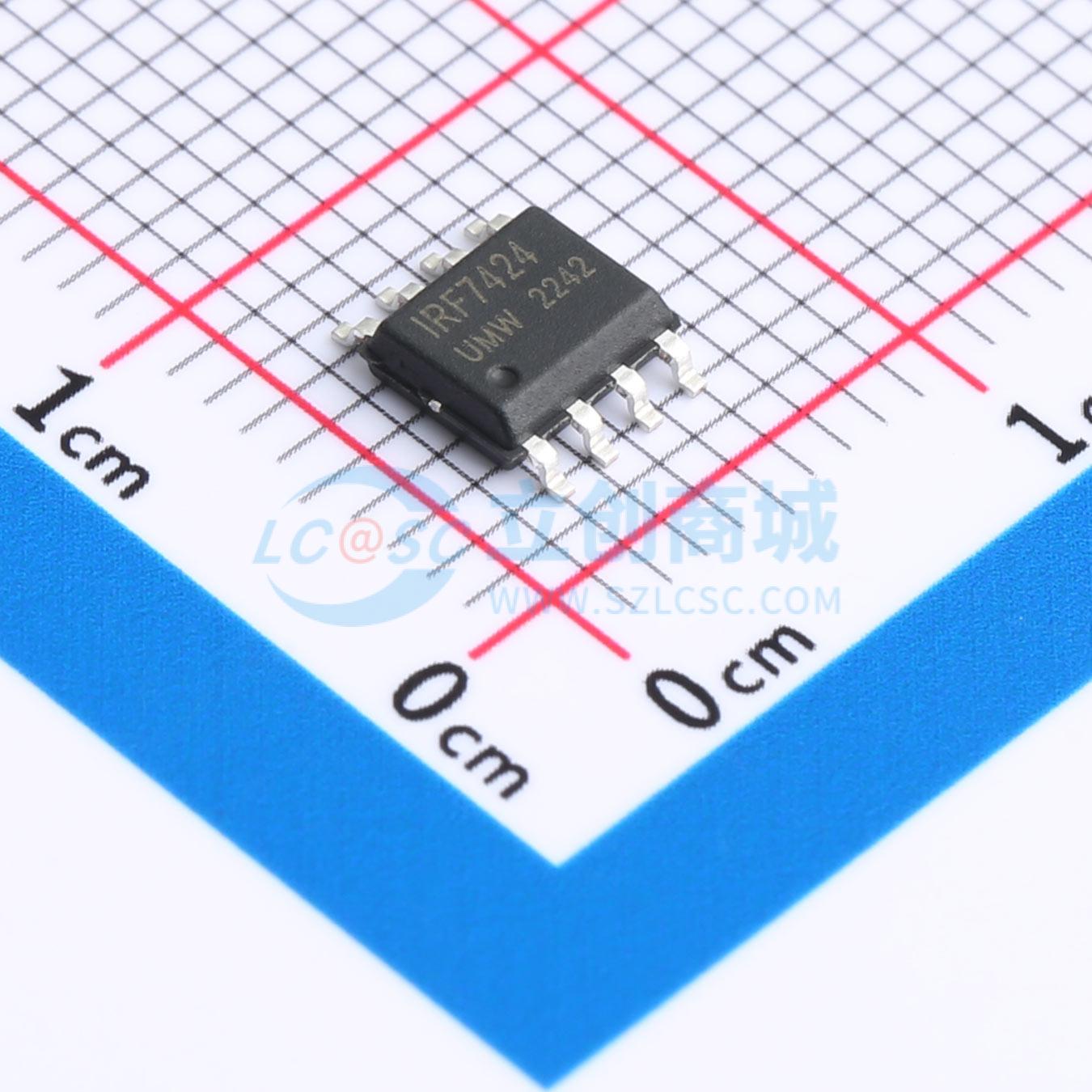

IRF7424TR(UMW)
耐压:30V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOP-8通过定制引线框架进行了改进，具有增强的热特性和多芯片能力，使其非常适合各种电源应用。通过这些改进，多个器件可以在应用中使用，大大减少了电路板空间。该封装设计用于气相、红外或波峰焊技术。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- IRF7424TR(UMW)
- 商品编号
- C5252442
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 13.5mΩ@10V；22mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 75nC | |
| 输入电容(Ciss) | 4.03nF | |
| 反向传输电容(Crss) | 410pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP3P020系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可广泛应用于各种电源应用。 TO-252封装在所有采用红外回流技术的商业-工业表面贴装应用中广受欢迎，并且由于其连接电阻低，适用于大电流应用。
商品特性
- 100% 非钳位感性负载（UIS）测试
- 驱动要求简单
- 开关特性快速
- 符合RoHS标准且无卤
