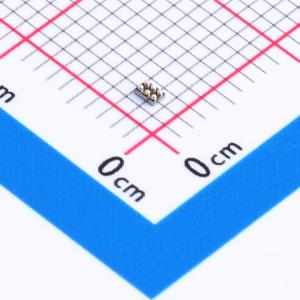

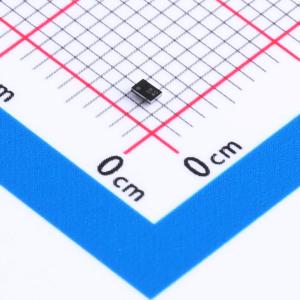

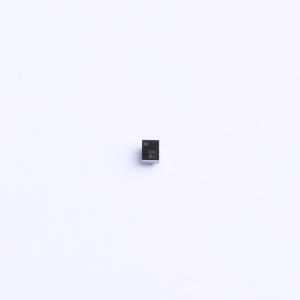

温馨提醒：图片仅供参考，商品以实物为准
ADM8614Y263ACBZ-R7
具有短期和长期看门狗定时器功能的超低功耗电压监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是用于监测基于微处理器系统中电源电压水平和代码执行完整性的电压监控电路。除了提供上电复位信号外，如果微处理器未能在预设的超时时间内触发，片上看门狗定时器可以对其进行复位。外部按钮也可以通过手动复位输入发出复位信号
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM8614Y263ACBZ-R7
- 商品编号
- C5252609
- 商品封装
- WLCSP-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 92nA |
商品概述
是用于监测基于微处理器系统中电源电压水平和代码执行完整性的电压监控电路。除了提供上电复位信号外，如果微处理器在预设的超时时间内未能触发，片上看门狗定时器可以对其进行复位。外部按钮也可以通过手动复位输入产生复位信号。 这些器件的超低功耗特性使其适用于对电源效率敏感的系统，如电池供电的便携式设备和电表。 ADM8611、ADM8612、ADM8613和ADM8615可通过手动复位输入按需复位。ADM8613、ADM8614和ADM8615的看门狗功能通过WDI引脚监测微处理器的心跳信号。ADM8613和ADM8614具有看门狗禁用输入，允许用户在需要时禁用看门狗功能。ADM8614还具有看门狗超时扩展输入，可将看门狗超时时间从1.6秒延长至100秒。
商品特性
- 看门狗定时器（ADM8613/ADM8614/ADM8615）
- 看门狗功能禁用输入（仅ADM8613/ADM8614）
- 看门狗超时扩展输入（仅ADM8614）
- 低电平有效、漏极开路RESET输出
- 电源毛刺抗扰性
- 采用1.46 mm×0.96 mm WLCSP封装
- 工作温度范围：-40°C至+85°C
应用领域
- 便携式/电池供电设备
- 微处理器系统
- 电能计量
- 能量收集
