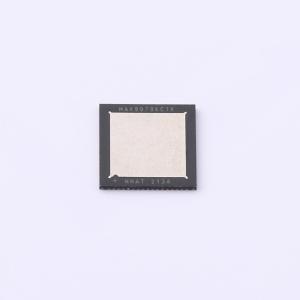

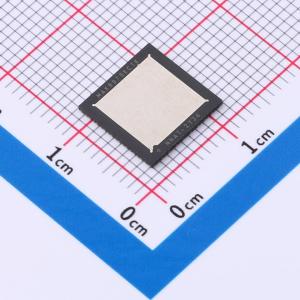

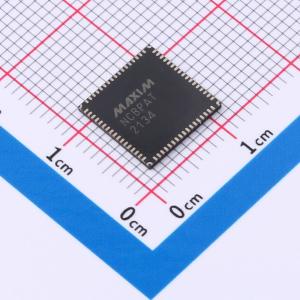

MAX9979KCTK+TD

MAX9979是一款高度集成的高性能双通道引脚电子器件，它将多种自动测试设备（ATE）功能集成到单个IC中，包括驱动器/比较器/负载（DCL）、参数测量单元（PMU）和内置（16位）电平设置数模转换器（DAC）。该器件非常适合用于存储器和SOC测试仪应用。每个通道包含一个四电平引脚驱动器、窗口比较器、差分比较器、动态钳位电路、多功能PMU、有源负载、高压（VHH）可编程电平以及14个独立的电平设置DAC。MAX9979具备针对驱动器输出和比较器输入的可编程电缆压降补偿功能，其驱动器输出电阻可调，可在典型数据路径传输线变化情况下实现最佳性能，还具备压摆率调节和可编程高压驱动器输出功能。 MAX9979驱动器的特点是具有8V（-1.5V至+6.5V）的宽高速工作电压范围，VHH可编程范围最高可达+13V。工作模式包括高阻抗、有源端接（第三电平驱动）和VHH（第四电平驱动）模式。即使在低电压摆幅下，该器件也具有高度线性。驱动器提供与大多数高速逻辑系列兼容的高速差分控制输入。窗口比较器在压摆率、脉冲宽度和过驱动电压变化时，具有极低的时序变化。在高阻抗模式下，MAX9979的动态钳位电路可抑制高速被测器件（DUT）的波形。20mA有源负载与比较器配合使用时，便于进行快速接触测试，并且可作为漏极开路/集电极开路DUT输出的上拉/下拉电阻。PMU提供从±2μA至±50mA的五个电流范围，可进行电流或电压的强制施加和测量。MAX9979通过一个与SPI兼容的串行接口进行配置。 MAX9979采用小尺寸68引脚（10mm × 10mm × 1mm）TQFN - EP - IDP封装，顶部有外露焊盘，便于散热。在禁用有源负载的情况下，在整个工作电压范围内，每个通道的功耗典型值为1.2W。MAX9979的内部管芯工作温度范围为+40℃至+100℃，并提供温度监测输出。

• 高速：1VP - P时可达1.1Gbps
• 极低功耗：1.2W/通道（禁用有源负载）
• 宽电压范围：-1.5V至+6.5V，VHH最高可达13V
• 宽电压摆幅范围：50mVP - P至13VP - P
• 低泄漏模式：最大10nA
• 集成即时端接（第三电平驱动）
• 集成VHH高压（第四电平驱动）
• 集成电压钳位电路
• 集成20mA有源负载
• 集成每引脚PMU
• 集成电平设置CALDAC
• 针对驱动器输出和比较器输入的可编程电缆压降补偿
• 可编程驱动器输出阻抗
• 驱动器输出有四种压摆率设置
• 模拟测量总线
• 极低的时序离散度
• 最少的外部元件数量
• 与SPI兼容的串行控制接口
• 68引脚热增强型TQFN封装，顶部散热

• 存储器ATE测试仪
• SOC ATE测试仪
