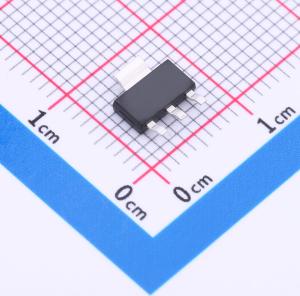

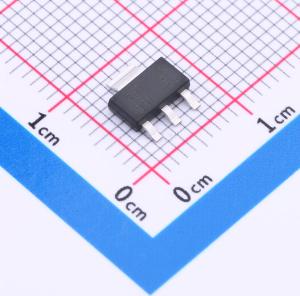

温馨提醒：图片仅供参考，商品以实物为准
ZX5T951GQTC
PNP 电流:5.5A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款双极结型晶体管（BJT）旨在满足汽车应用的严格要求。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZX5T951GQTC
- 商品编号
- C5249279
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 5.5A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 100@2A,1V | |
| 特征频率(fT) | 120MHz | |
| 集电极截止电流(Icbo) | 20nA | |
| 集射极饱和电压(VCE(sat)) | 70mV | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款双极结型晶体管（BJT）专为满足汽车应用的严格要求而设计。
商品特性
- BVCEO > -60V
- IC = -5.5 A 高连续集电极电流
- ICM = -15 A 峰值脉冲电流
- 低饱和电压 VCE(sat) < -70 mV（@ -1 A）
- RSAT = 39 mΩ，等效导通电阻低
- hFE 在 -10A 时仍有规定值，高增益保持能力强
- 互补 NPN 型：ZX5T851GQ
- 无铅表面处理；符合 RoHS 标准
- 无卤素和锑，“绿色”器件
- ZX5T951GQ 适用于需要特定变更控制的汽车应用；该器件符合 AEC-Q101 标准，具备生产件批准程序（PPAP）能力，且在通过 IATF16949 认证的工厂生产。
应用领域
- DC-DC 转换器
- MOSFET 和 IGBT 栅极驱动器
- 充电电路
- 功率开关
- 电机控制
