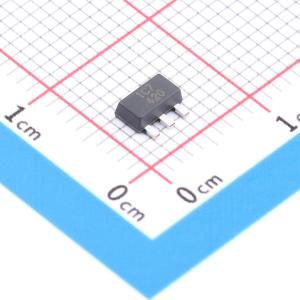

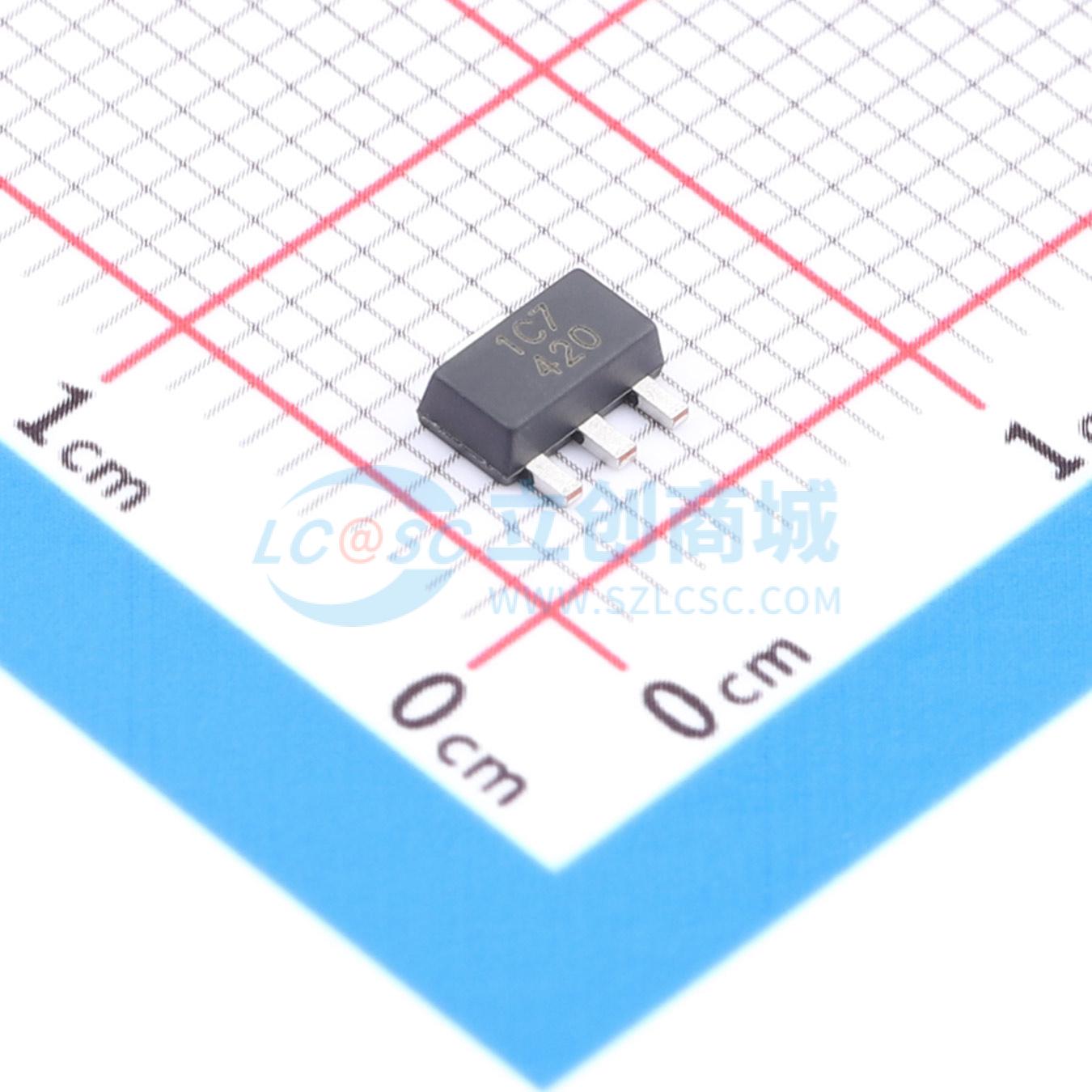

温馨提醒：图片仅供参考，商品以实物为准
ZXTN25060BZQTA
NPN,60V,5A,SOT89
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTN25060BZQTA
- 商品编号
- C5249296
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.372克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 1.1W | |
| 直流电流增益(hFE) | 180；200；90 | |
| 特征频率(fT) | 185MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 1nA | |
| 集射极饱和电压(VCE(sat)) | 185mV；55mV；240mV；70mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 8V | |
| 数量 | 1个NPN | |
| 配置 | 独立式 |
商品概述
这款双极结型晶体管（BJT）专为满足汽车应用的严格要求而设计。
商品特性
- BVCEX > 150 V
- BVCEO > 60 V
- BVECO > 6 V
- IC = 5 A 连续集电极电流
- 在 1 A 电流下，VCE(sat) < 70 mV
- RCE(sat) = 48 mΩ，等效导通电阻低
- 极低的饱和电压
- 出色的 hFE 特性
- 6 V 反向阻断能力
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
- ZXTN25060BZQ 适用于需要特定变更控制的汽车应用；该器件符合 AEC - Q101 标准，具备生产件批准程序（PPAP）能力，并在通过 IATF 16949 认证的工厂生产。
应用领域
- 电机驱动（包括直流风扇）
- 螺线管、继电器和执行器驱动器
- DC - DC 模块
- 电源开关
- MOSFET 栅极驱动器
