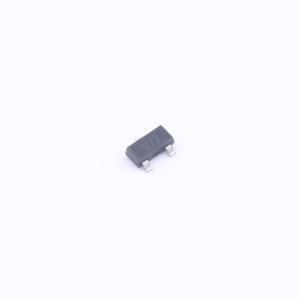

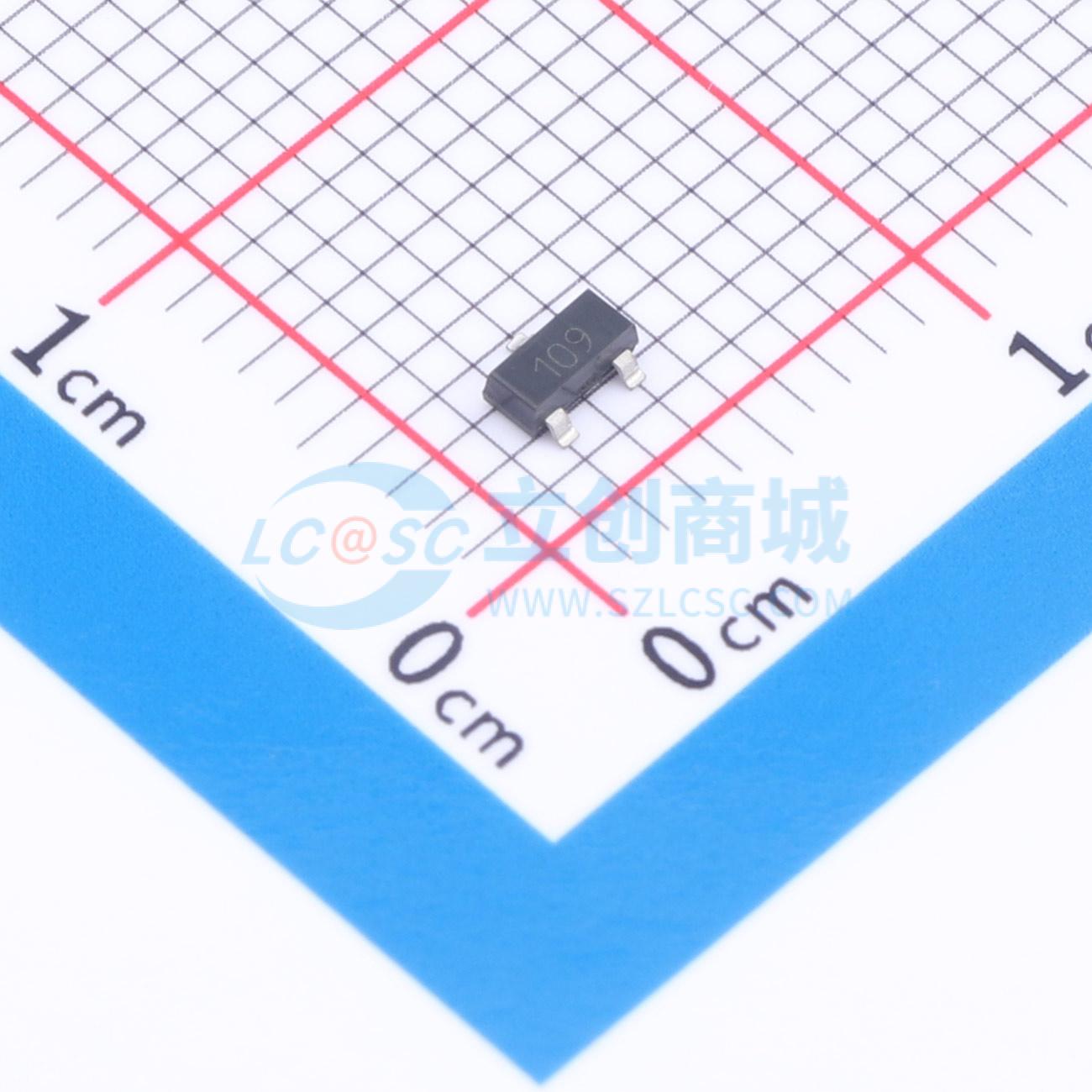

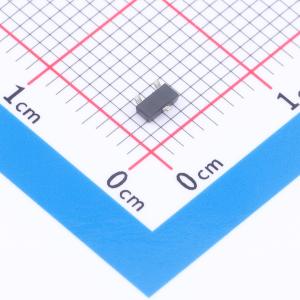

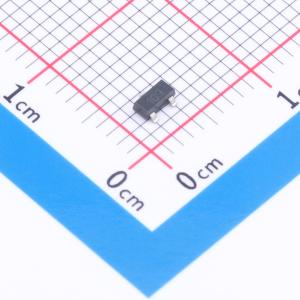

ZXCT1009QFTA
High-Side Current Monitor
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZXCT1009Q是一款微功耗高端电流检测监视器。该器件无需在检测负载电流时中断接地层。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT1009QFTA
- 商品编号
- C5249280
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.045467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | 2.5V~20V | |
| 增益 | - | |
| 带宽 | 300kHz | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+85℃ | |
| 差分电压 | -0.5V~5V | |
| 单电源电压 | 2.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 4uA | |
| 输出电流 | 25mA | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | - | |
| 噪声密度(eN) | - | |
| 功能特性 | 高边检测 |
