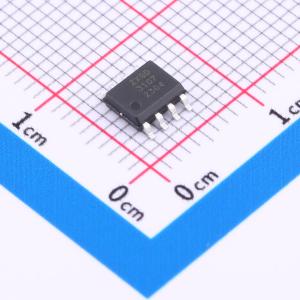

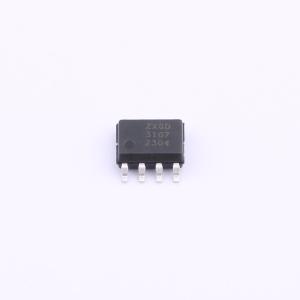

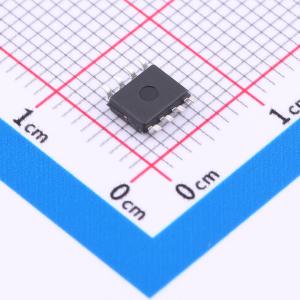

温馨提醒：图片仅供参考，商品以实物为准
ZXGD3107N8TC
采用SO-8封装的同步MOSFET控制器
- 描述
- ZXGD3107N8同步控制器专为驱动MOSFET作为理想整流器而设计。其目的是取代二极管，以提高功率传输效率。比例栅极驱动控制会监测MOSFET的反向电压，这样一来，若发生体二极管导通，就会向MOSFET的栅极引脚施加正电压
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3107N8TC
- 商品编号
- C5249285
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 4.5V~40V | |
| 开关频率 | 500kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 490mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 200V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | CCM；CRM |
商品概述
ZXGD3107N8同步控制器专为驱动MOSFET作为理想整流器而设计，旨在取代二极管以提高功率传输效率。 比例栅极驱动控制会监测MOSFET的反向电压，这样一旦体二极管导通，就会向MOSFET的栅极引脚施加正电压。一旦栅极施加正电压，MOSFET就会导通，允许反向电流流动。然后，控制器的输出电压与MOSFET的漏源电压成正比，并通过驱动器施加到栅极。这一操作可在漏极电流衰减至零时，在实现MOSFET快速关断的同时，将体二极管导通降至最低。
商品特性
- 比例栅极驱动，以减少体二极管导通
- 低静态功耗，静态电源电流 < 1mA
- 4.5V工作电压，支持低电压供电
- VCC额定电压40V
- 漏极额定电压200V
- 最高工作频率达500kHz
- 临界导通模式（CrCM）和连续导通模式（CCM）
- 符合生态设计指令
- 完全无铅，完全符合RoHS标准，无卤素和锑，是“绿色”器件
应用领域
- 反激式转换器应用于：
- 交直流适配器
- 机顶盒
- 以太网供电（PoE）电源设备
- 谐振转换器应用于：
- 电信电源
- 笔记本电脑适配器
- 计算机电源——ATX和服务器电源
