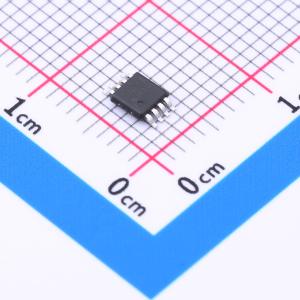

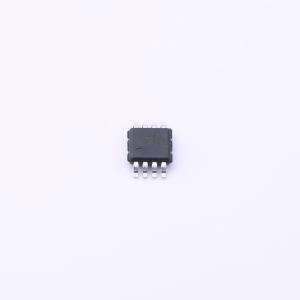

温馨提醒：图片仅供参考，商品以实物为准
AL5814QMP-13
Automotive Compliant 60V LED Linear Dimmable LED Controller
- 品牌名称
- DIODES(美台)
- 商品型号
- AL5814QMP-13
- 商品编号
- C5248471
- 商品封装
- MSOP-8-EP
- 包装方式
- 袋装
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~60V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
AL5814Q是一款8引脚可调线性LED控制器，具有出色的温度稳定性和输出电流能力。它的输入电压范围很宽，从4.5V到60V。与传统的线性LED驱动器相比，通过使用外部LED驱动功率器件，其内部功耗得以最小化。这使其非常适合中高电流的汽车LED照明应用。
AL5814Q内部输出驱动能力高达15mA，能够驱动外部双极晶体管或MOSFET。它还具备以低压降驱动更长的LED链和多个LED通道的能力。
VSET引脚用于直接设置输出电流反馈电平。通过在REF引脚和VSET引脚之间使用电阻分压器，可以设置输出电流。此外，使用NTC电阻可以实现精确且可配置的热折返功能。
AL5814Q通过其VFAULT引脚提供LED开路检测功能。如果VFAULT引脚电压降至低于2.5V（多个LED通道中的任何一个开路），AL5814Q的输出将变为低电平，从而关闭外部晶体管。当开路情况消除后，器件恢复正常。VFAULT引脚关闭外部晶体管的能力还允许通过在VFAULT引脚上添加PWM控制信号来实现LED电流的PWM调光。
AL5814Q采用热增强型MSOP - 8EP封装，符合汽车应用标准，通过了AEC - Q100 1级认证，支持PPAP文档。
商品特性
- 通过AEC - Q100 1级认证
- 宽输入电压范围：4.5V至60V
- 可配置的LED电流设置
- 在工作温度范围内参考电压公差为5%
- 低温漂移
- 具有15mA的MOSFET或双极晶体管输出驱动能力
- 通过VFAULT引脚检测LED开路保护
- 通过VFAULT引脚实现PWM调光
- 通过VSET配置LED热折返
- 过温保护（OTP）
- 输入欠压锁定
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 支持PPAP
应用领域
- 汽车尾灯
- 汽车内饰灯
- 汽车仪表照明
- 汽车位置灯
- 汽车牌照照明
