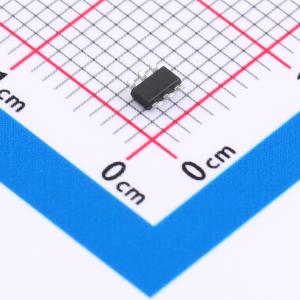

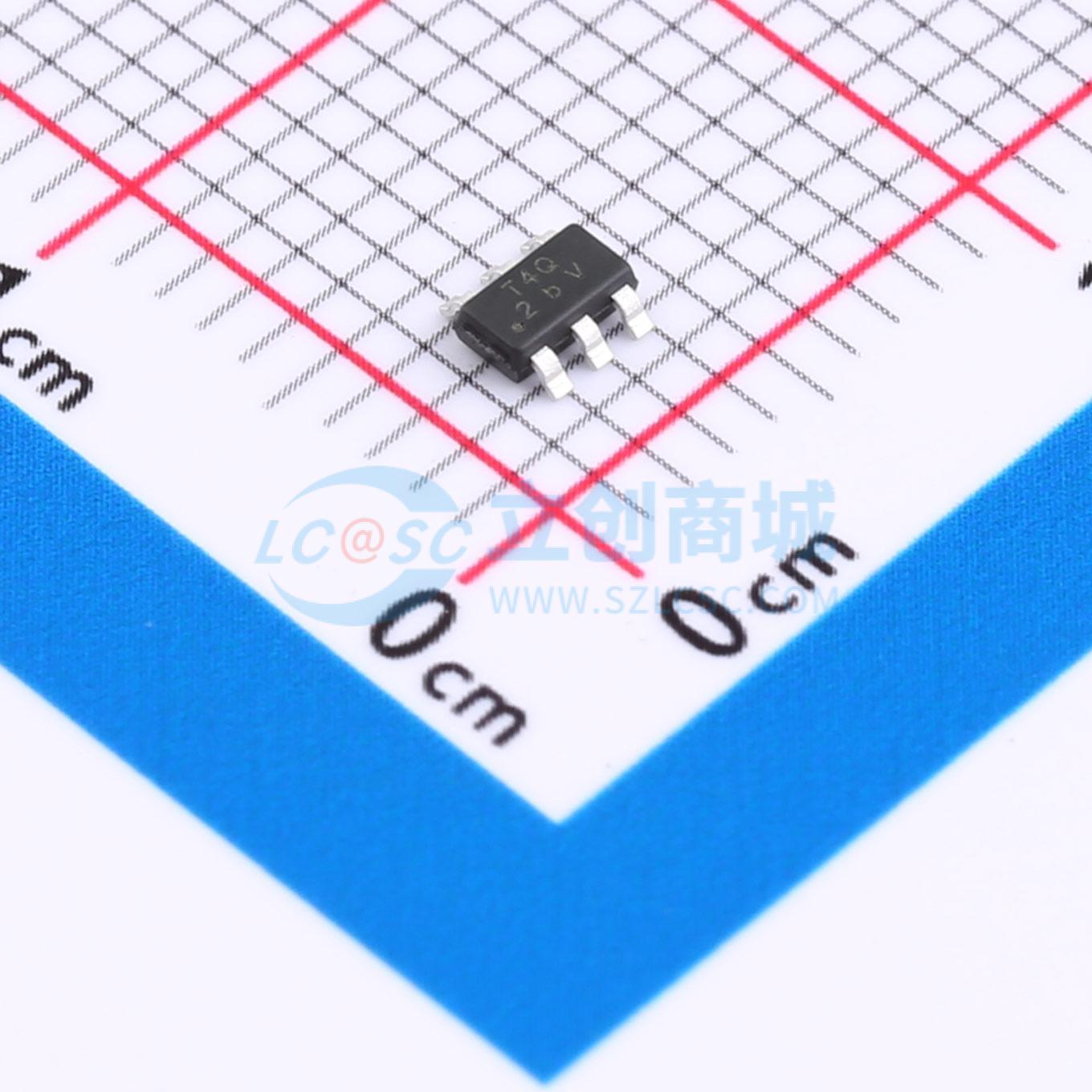

温馨提醒：图片仅供参考，商品以实物为准

AP63203QWU-7

32V 2A 低 IQ 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP63200Q/AP63201Q/AP63203Q/AP63205Q是一款符合汽车应用标准的2A同步降压转换器，输入电压范围宽，为3.8V至32V。该器件完全集成了一个125mΩ的高端功率MOSFET和一个68mΩ的低端功率MOSFET，可实现高效的降压式DC - DC转换。由于采用了峰值电流模式控制并集成了环路补偿网络，AP63200Q/AP63201Q/AP63203Q/AP63205Q器件减少了外部元件数量，使用起来十分便捷
品牌名称: DIODES(美台)
商品型号: AP63203QWU-7
商品编号: C5248536
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

AP63200Q/AP63201Q/AP63203Q/AP63205Q是一款符合汽车应用标准的2A同步降压转换器，输入电压范围宽，为3.8V至32V。该器件完全集成了一个125mΩ的高端功率MOSFET和一个68mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。由于采用了峰值电流模式控制以及集成的环路补偿网络，AP63200Q/AP63201Q/AP63203Q/AP63205Q器件通过减少外部元件数量，易于使用。 AP63200Q/AP63201Q/AP63203Q/AP63205Q的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低了MOSFET开关引起的高频辐射EMI噪声。AP63200Q/AP63203Q/AP63205Q还具备频率扩展频谱（FSS）功能，开关频率抖动为±6%，通过避免发射能量长时间停留在任何一个频率上，从而降低了EMI。该器件采用TSOT26封装。

商品特性

符合AEC-Q100汽车应用标准
器件温度等级1：环境温度范围-40℃至+125℃
输入电压（VIN）：3.8V至32V
输出电压（VOUT）：
- 0.8V至VIN：AP63200Q和AP63201Q
- 固定3.3V：AP63203Q
- 固定5V：AP63205Q
2A连续输出电流
0.8V ± 1%参考电压
22μA低静态电流（脉冲频率调制）
开关频率：
- 500kHz：AP63200Q和AP63201Q
- 1100kHz：AP63203Q和AP63205Q
支持脉冲频率调制（PFM）：AP63200Q、AP63203Q和AP63205Q
5mA轻载时效率高达88%
无论输出负载如何均采用脉冲宽度调制（PWM）：AP63201Q
专有的栅极驱动设计，可实现最佳的EMI降低效果
频率扩展频谱（FSS）以降低EMI：AP63200Q、AP63203Q和AP63205Q
低压差（LDO）模式
精确的使能阈值，可调节欠压锁定（UVLO）保护电路
欠压锁定（UVLO）
输出过压保护（OVP）
逐周期峰值电流限制
热关断
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

汽车电源系统
汽车信息娱乐系统
汽车仪表盘
汽车车身电子和照明系统
汽车远程信息处理系统
高级驾驶辅助系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~32V
	输出电压	3.3V
	输出电流	2A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	固定
