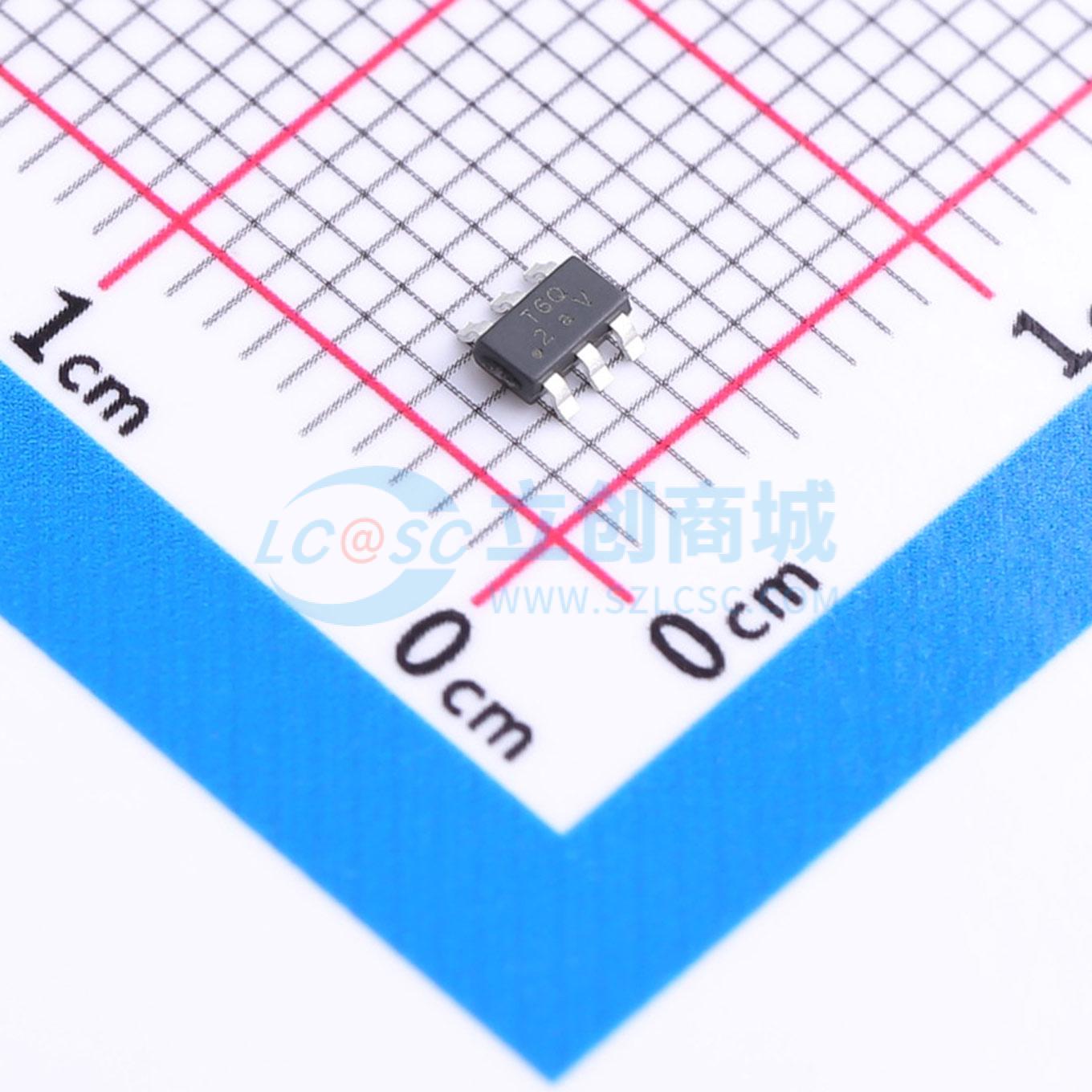

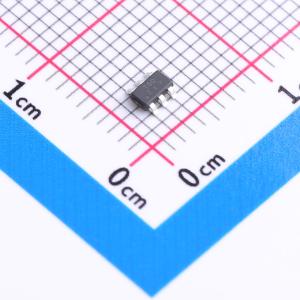

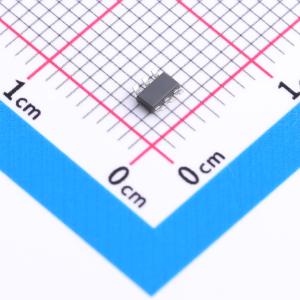

温馨提醒：图片仅供参考，商品以实物为准
AP63300QWU-7
降压型 3A 3.8V~32V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款符合汽车标准的3A同步降压转换器，输入电压范围为3.8V至32V。该器件完全集成了一个75mΩ的高端功率MOSFET和一个40mΩ的低端功率MOSFET，以提供高效的降压DC-DC转换。通过采用峰值电流模式控制和集成的环路补偿网络，最大限度地减少了外部元件数量，易于使用。设计针对降低电磁干扰（EMI）进行了优化
- 品牌名称
- DIODES(美台)
- 商品型号
- AP63300QWU-7
- 商品编号
- C5248538
- 商品封装
- TSOT-26
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~32V | |
| 输出电压 | 800mV~32V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP63300Q/AP63301Q是一款符合汽车应用标准的3A同步降压转换器，输入电压范围宽，为3.8V至32V。该器件完全集成了一个75mΩ的高端功率MOSFET和一个40mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。 由于采用了峰值电流模式控制以及集成的环路补偿网络，AP63300Q/AP63301Q最大限度地减少了外部元件数量，使用起来十分便捷。 AP63300Q/AP63301Q的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专利的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低了MOSFET开关引起的高频辐射EMI噪声。AP63300Q还具备频率扩展频谱（FSS）功能，开关频率抖动为±6%，通过避免发射能量长时间集中在任一频率上，降低了EMI。 该器件采用TSOT26封装。
商品特性
- 符合AEC-Q100汽车应用标准，器件温度等级1：环境温度范围为-40℃至+125℃
- 输入电压（VIN）：3.8V至32V
- 输出电压（VOUT）：0.8V至VIN
- 3A连续输出电流
- 0.8V ± 1%参考电压
- 22μA低静态电流（脉冲频率调制）
- 500kHz开关频率
- 支持脉冲频率调制（PFM）（AP63300Q）
- 轻载5mA时，脉宽调制（PWM）效率高达88%，与输出负载无关
- AP63301Q采用专利栅极驱动设计，可最大程度降低EMI
- 频率扩展频谱（FSS）功能，可降低EMI（AP63300Q）
- 低压差（LDO）模式
- 精确的使能阈值，可调节欠压锁定（UVLO）保护电路
- 欠压锁定（UVLO）
- 输出过压保护（OVP）
- 逐周期峰值电流限制
- 热关断
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 汽车电源系统
- 汽车信息娱乐系统
- 汽车仪表盘
- 汽车车身电子与照明
- 汽车远程信息处理系统
- 高级驾驶辅助系统
