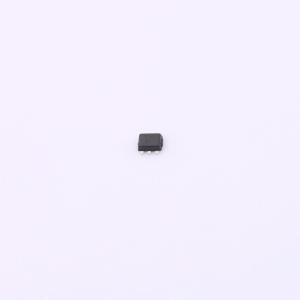

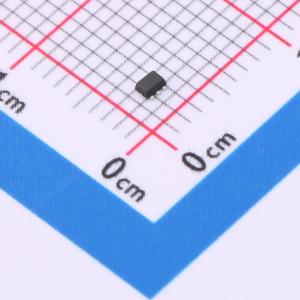

温馨提醒：图片仅供参考，商品以实物为准

AP61302QZ6-7

5.5V输入、3A低静态电流同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIODES公司的AP61300Q/AP61302Q是一款符合汽车应用标准的3A同步降压转换器，其输入电压范围宽，为2.4V至5.5V。该器件完全集成了一个70mΩ的高端功率MOSFET和一个50mΩ的低端功率MOSFET，可实现高效的降压式DC - DC转换。由于采用恒定导通时间（COT）控制，AP61300Q/AP61302Q器件能够实现快速瞬态响应、轻松实现环路稳定以及低输出电压纹波，同时还减少了外部元件数量，使用起来十分便捷
品牌名称: DIODES(美台)
商品型号: AP61302QZ6-7
商品编号: C5248533
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

DIODES AP61300Q/AP61302Q是一款符合汽车应用标准的3A同步降压转换器，输入电压范围宽，为2.4V至5.5V。该器件完全集成了一个70mΩ的高端功率MOSFET和一个50mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。由于采用恒定导通时间（COT）控制，AP61300Q/AP61302Q器件能实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时将外部元件数量降至最少，使用起来十分便捷。该器件采用SOT563封装。

商品特性

符合AEC-Q100汽车应用标准
器件温度等级1：环境温度（TA）范围为-40℃至+125℃
输入电压（VIN）：2.4V至5.5V
输出电压（VOUT）：0.6V至3.6V
3A连续输出电流
0.6V ±2%参考电压
19μA低静态电流（脉冲频率调制）
2.2MHz开关频率（VIN = 5V，VOUT = 1.8V）
轻载5mA时效率高达84%
通过EN引脚实现可编程操作模式
脉冲频率调制
无论输出负载如何均可进行脉冲宽度调制
低压差（LDO）模式
电源正常指示（AP61302Q）
保护电路：欠压锁定（UVLO）、输入过压保护（OVP）、峰值电流限制、谷值电流限制、热关断
完全无铅且完全符合RoHS标准
无卤素和锑，为“绿色”器件

应用领域

汽车电源系统
汽车信息娱乐系统
汽车仪表盘
汽车远程信息处理系统
高级驾驶辅助系统（ADAS）

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	600mV~3.6V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	19uA
	开关管(内置/外置)	内置
	输出类型	可调
