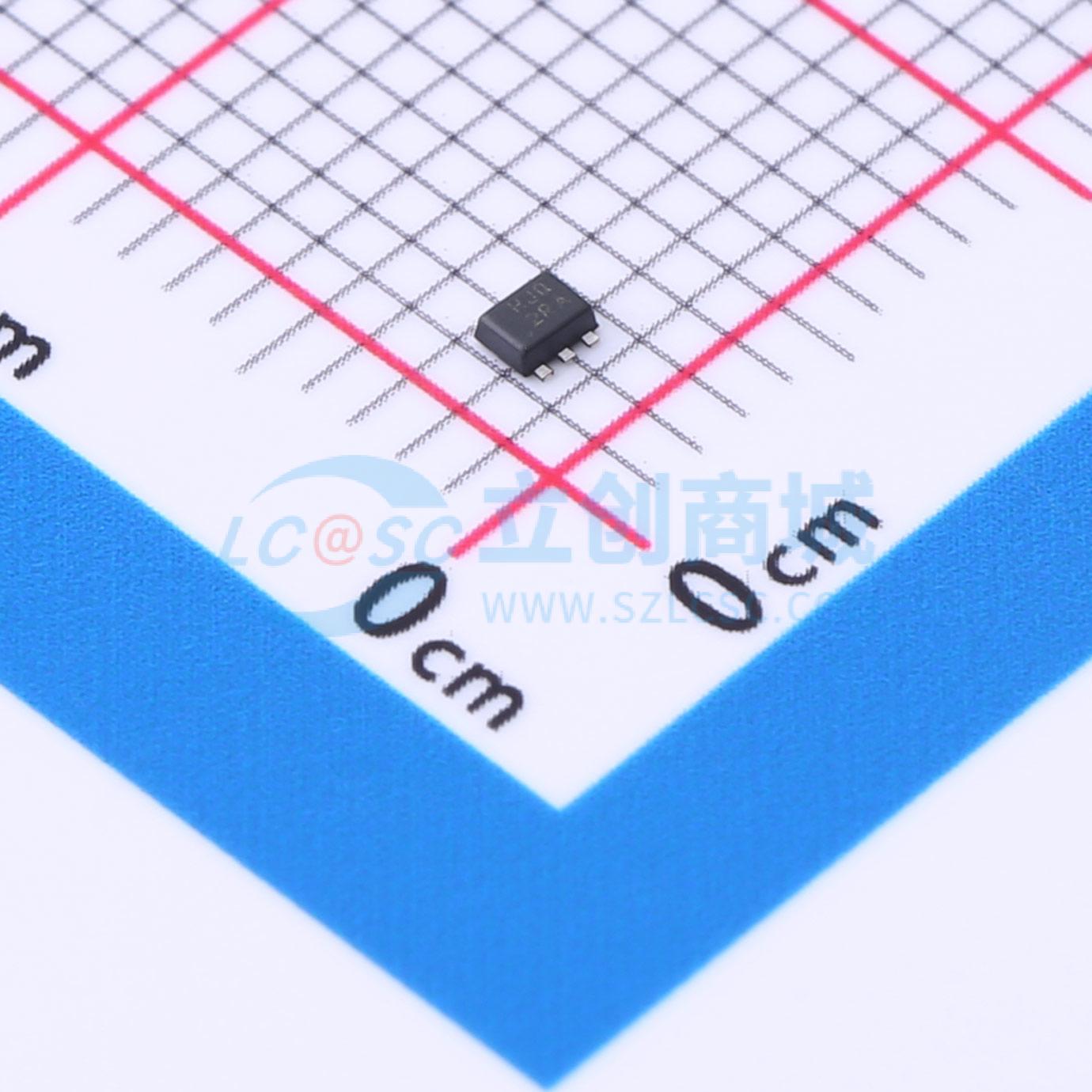

温馨提醒：图片仅供参考，商品以实物为准
AP61100QZ6-7
5.5V输入1A低静态电流同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- AP61100QZ6-7
- 商品编号
- C5248530
- 商品封装
- SOT-563
- 包装方式
- 袋装
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 600mV~3.6V | |
| 输出电流 | 1A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP61100Q/AP61102Q是一款符合汽车应用标准的1A同步降压转换器，输入电压范围宽，为2.3V至5.5V。该器件完全集成了一个110mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。 由于采用恒定导通时间（COT）控制，AP61100Q/AP61102Q器件能够实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时将外部元件数量降至最低，使用起来十分便捷。 该器件采用SOT563封装。
商品特性
- 符合汽车应用标准，通过AEC-Q100认证，结果如下
- 器件温度等级1：环境温度范围为-40℃至+125℃
- 器件人体模型（HBM）静电放电分类等级为H3A
- 器件带电器件模型（CDM）静电放电分类等级为C5
- 输入电压（VIN）：2.3V至5.5V
- 输出电压（VOUT）：0.6V至3.6V
- 连续输出电流为1A
- 参考电压为0.6V ±2%
- 低静态电流为15μA（脉冲频率调制模式）
- 开关频率为2.2MHz（VIN = 5V，VOUT = 1.8V）
- 轻载5mA时效率高达89%
- 通过EN引脚可实现可编程操作模式
- 脉冲频率调制
- 无论输出负载如何均可进行脉冲宽度调制
- 电源正常指示
- AP61102Q保护电路
- 欠压锁定（UVLO）
- 输入过压保护（OVP）
- 峰值电流限制
- 谷值电流限制
- 热关断
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
- AP61100Q和AP61102Q适用于需要特定变更控制的汽车应用；这些产品通过了AEC-Q100认证，具备生产件批准程序（PPAP）能力，并在通过IATF 16949认证的工厂生产。
应用领域
- 5V汽车分布式电源总线供电
- 汽车信息娱乐系统
- 汽车仪表盘
- 汽车远程信息处理系统
- 高级驾驶辅助系统
