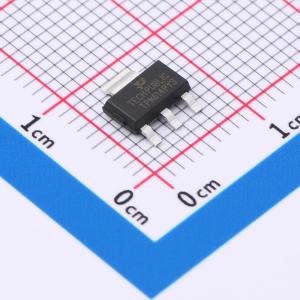

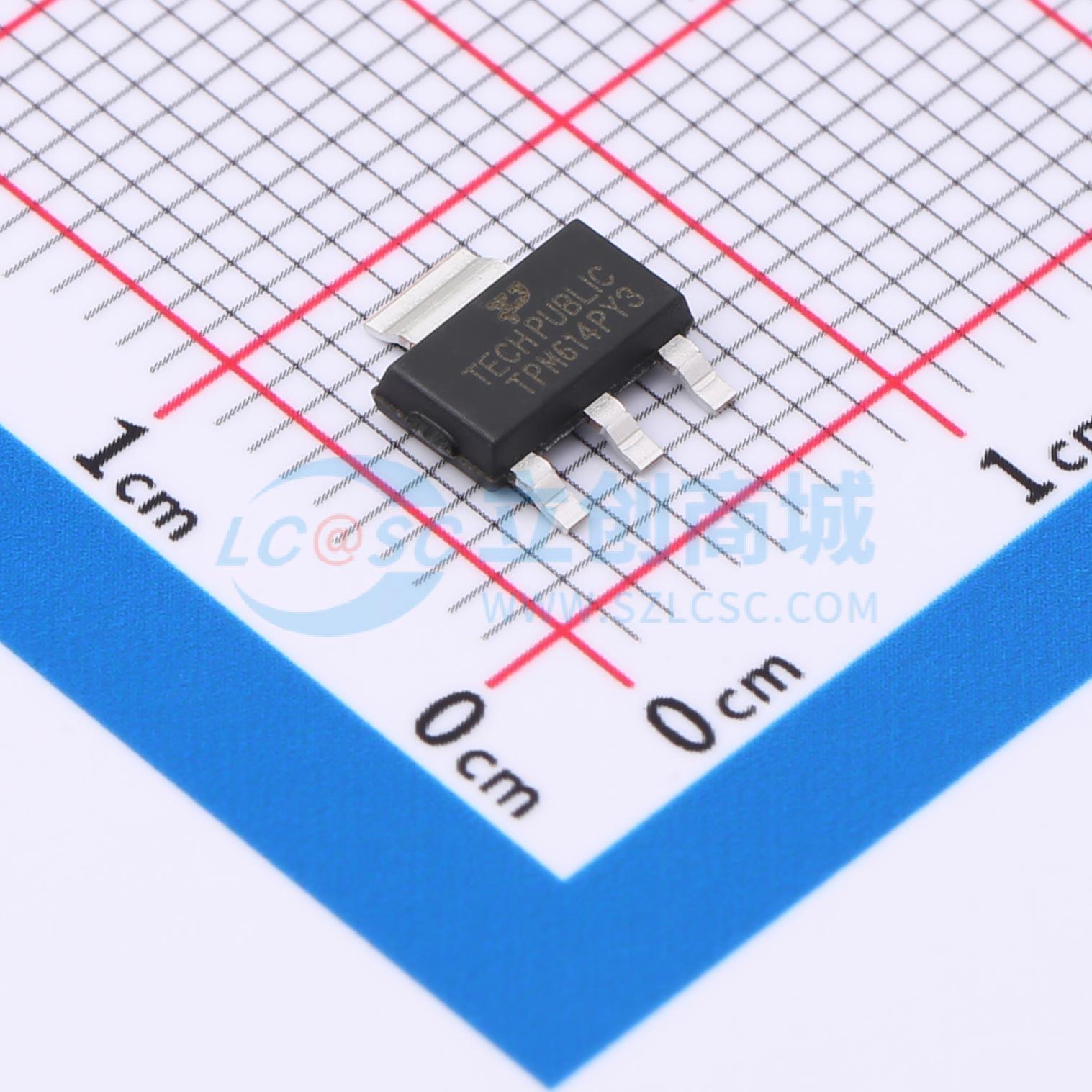

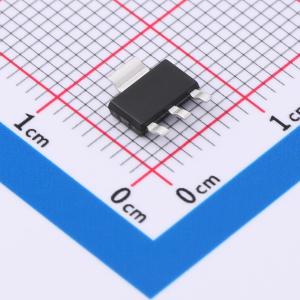

TPM614PY3
耐压:60V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：可靠耐用。 有符合RoHS标准的无铅环保器件。 当VGS = -10V时，典型RDS(ON)为95mΩ。 当VGS = -4.5V时，典型RDS(ON)为130mΩ。应用：DC-DC转换器。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM614PY3
- 商品编号
- C5246416
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4.3A | |
| 导通电阻(RDS(on)) | 95mΩ@10V,3A | |
| 耗散功率(Pd) | 16W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.8nC@5V | |
| 输入电容(Ciss) | 637pF@30V | |
| 反向传输电容(Crss) | 53pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 70pF |
商品概述
这款MOSFET旨在将导通电阻降至最低，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 低导通电阻
- 快速开关速度
- 低阈值
- 低栅极驱动
- 薄型SOIC封装
- 无铅涂层；符合RoHS标准
- 无卤素和锑。“绿色”器件
- 符合AEC-Q101高可靠性标准
- 另有符合汽车应用标准的产品（ZXMP6A16DN8Q），其规格书单独提供
应用领域
- DC-DC转换器
- 电源管理功能
- 断开开关
- 电机控制
