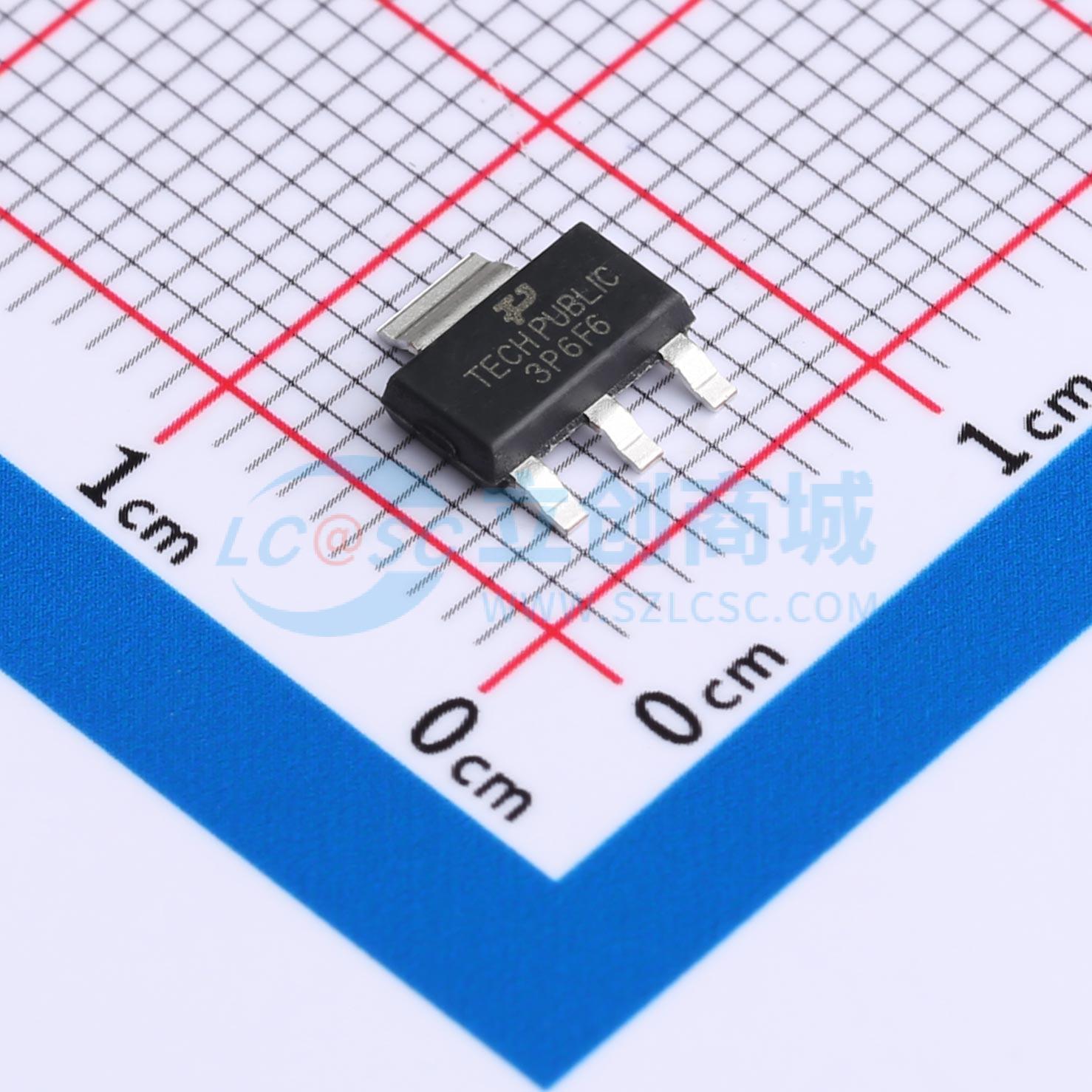

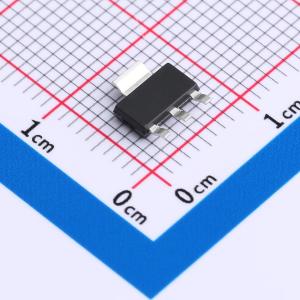

温馨提醒：图片仅供参考，商品以实物为准
TPSTN3P6F6
耐压:60V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STN3P6F6高开启标准Vth:3.0
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSTN3P6F6
- 商品编号
- C5246420
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 95mΩ@10V | |
| 耗散功率(Pd) | 16W | |
| 阈值电压(Vgs(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17.7nC@10V | |
| 输入电容(Ciss) | 637pF@30V | |
| 反向传输电容(Crss) | 53pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 70pF |
商品特性
- -60V/-3A
- 当VGS = -10V时，RDS(ON) = 95mΩ（典型值）
- 当VGS = -4.5V时，RDS(ON) = 130mΩ（典型值）
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 直流-直流转换器-负载开关-电源管理
