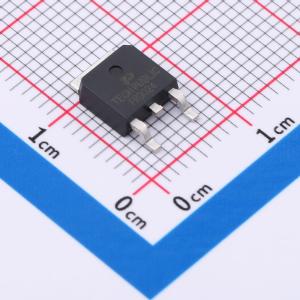

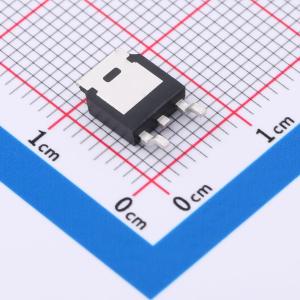

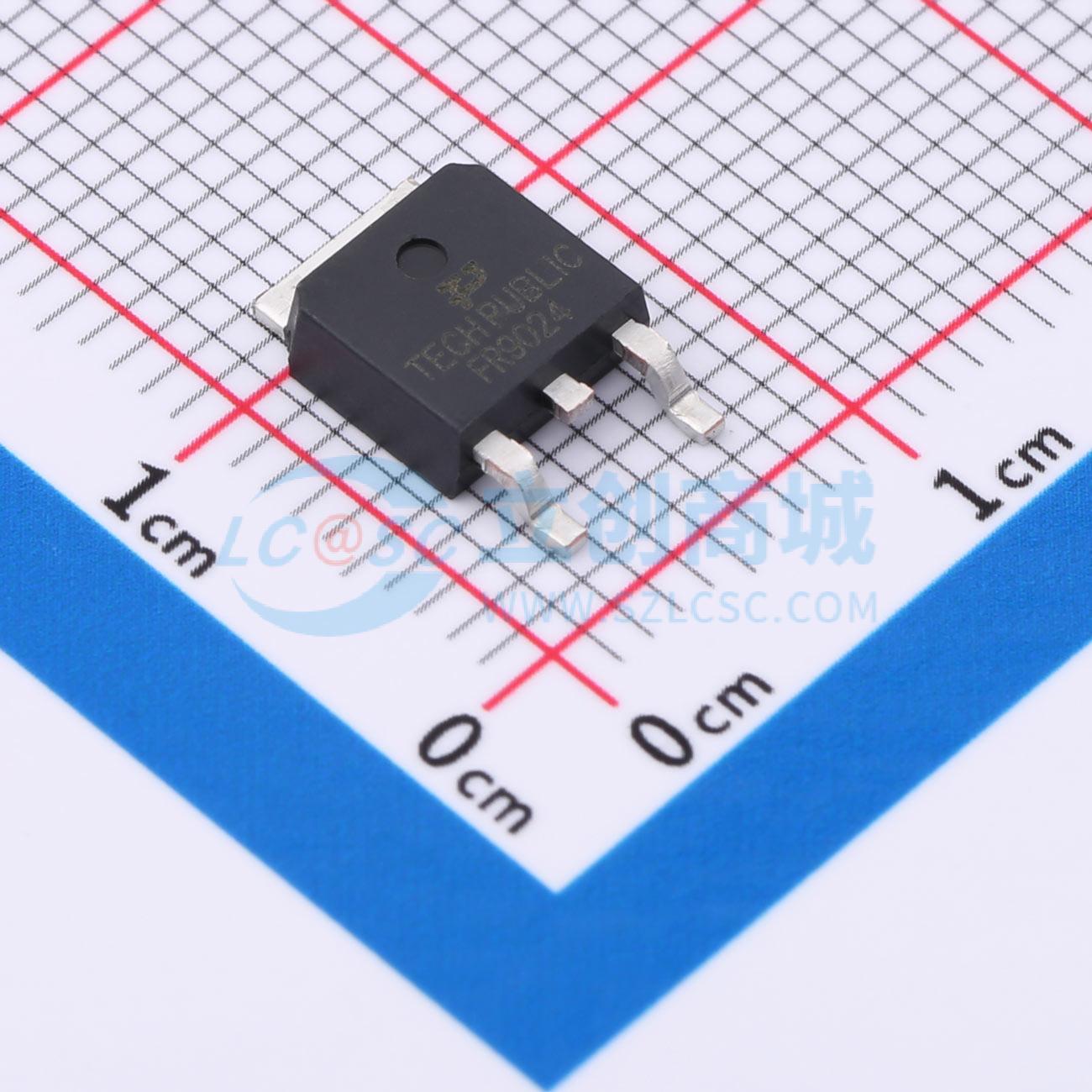

温馨提醒：图片仅供参考，商品以实物为准
TPIRFR9024TRPBF
耐压:60V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRFR9024NTRTBF Pin to PIN 标准参数Vth:3.0
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPIRFR9024TRPBF
- 商品编号
- C5246438
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 110mΩ@4.5V,8A | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 37.6nC@30V | |
| 输入电容(Ciss) | 1.6307nF@30V | |
| 反向传输电容(Crss) | 77.3pF@30V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- VDS = -60V，ID = -13A
- 当VGS = -10V（典型值）时，RDS(ON)为100mΩ
- 当VGS = -4.5V（典型值）时，RDS(ON)为110mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
