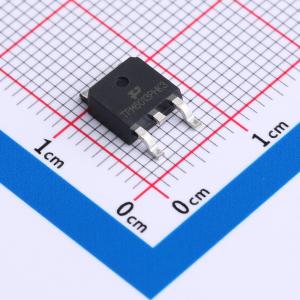

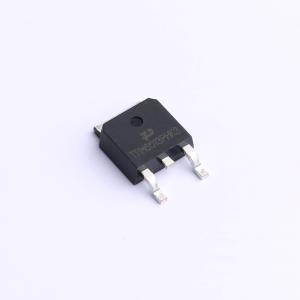

温馨提醒：图片仅供参考，商品以实物为准
TPM6013PHK3
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM6013PHK3
- 商品编号
- C5246427
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 100mΩ@10V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37.6nC@10V | |
| 输入电容(Ciss) | 1.6307nF | |
| 反向传输电容(Crss) | 77.3pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 90.6pF |
商品特性
- -60V/-3A
- 当VGS = -10V时，RDS(ON) = 95mΩ（典型值）
- 当VGS = -4.5V时，RDS(ON) = 130mΩ（典型值）
- 可靠且耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- DC-DC转换器
- 负载开关
- 电源管理
