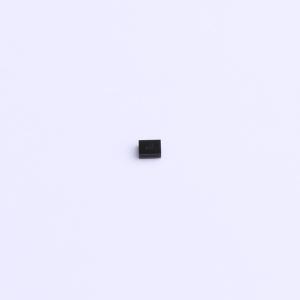

温馨提醒：图片仅供参考，商品以实物为准

SAWF14112G45AT

高性能声表面波滤波器用于WIFI/Bluetooth/4G LTE信号共存

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SAWF14112G45AT是一款高性能声表面波（SAW）带通滤波器，优化用于4G/LTE频段B40、B38、B41、B7和WIFI/Bluetooth应用在2.4-2.5 GHz免许可ISM频段内的共存。它设计用于在WIFI/BT频段提供低插入损耗，并在蜂窝频段提供高抑制，以实现WIFI/BT和4G/LTE在同一设备（如智能手机）内的同时运行。
品牌名称: Sunltech(顺磁)
商品型号: SAWF14112G45AT
商品编号: C5244146

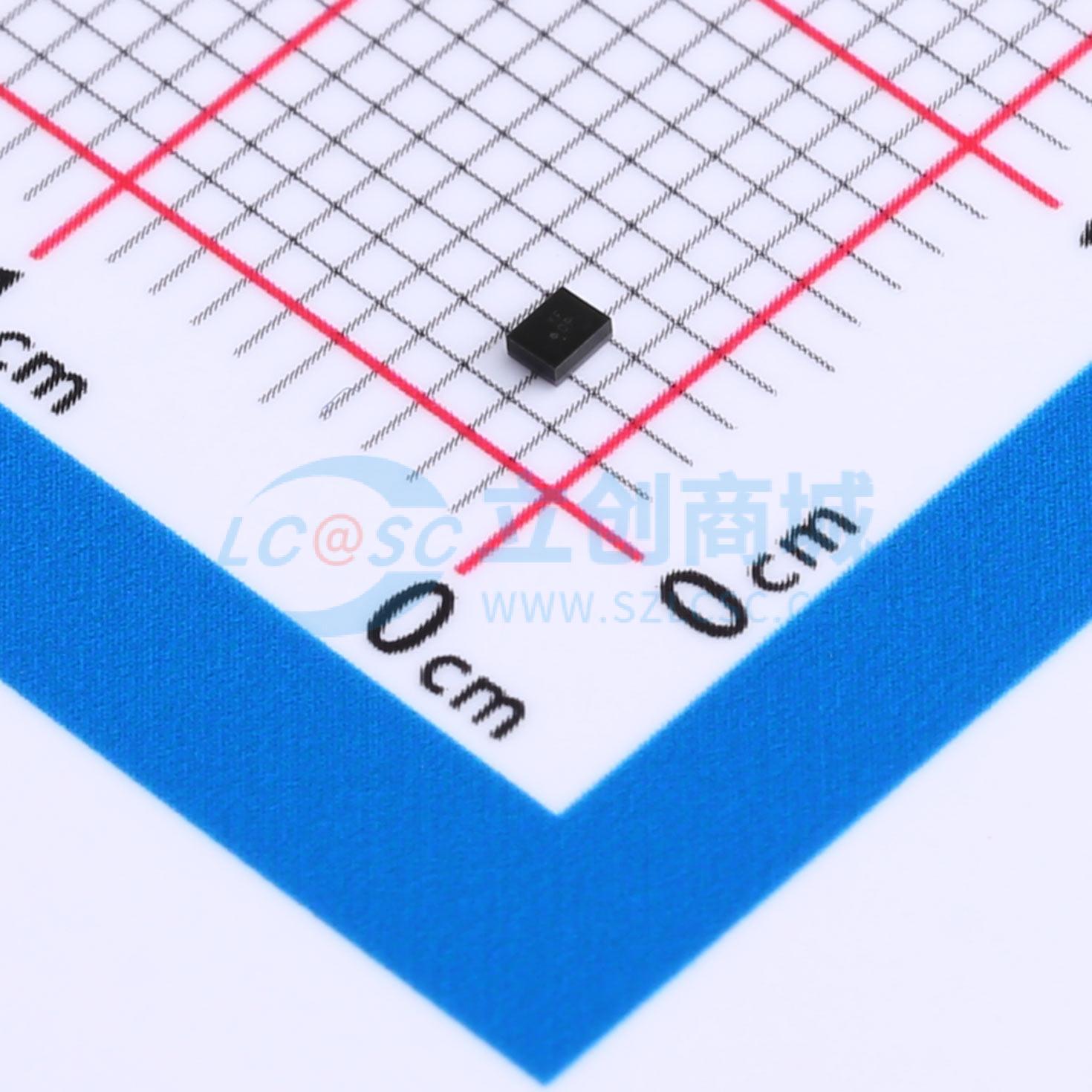

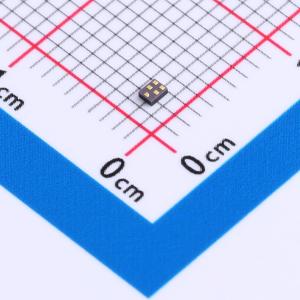

商品封装: SMD-5P,1.4x1.1mm
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

SAWF14112G45AT 是一款高性能的表面声波（SAW）带通滤波器，针对蜂窝4G/LTE频段B40、B38、B41、B7与工作在2.4-2.5 GHz免许可ISM频段的Wi-Fi/蓝牙应用之间的共存进行了优化。它旨在为Wi-Fi/蓝牙频段提供低插入损耗，并在蜂窝频段提供高抑制，以便在同一设备（如智能手机）中同时运行Wi-Fi/蓝牙和4G/LTE。

SAWF14112G45AT 采用了先进的芯片级封装（CSP）技术，封装在工业标准的5引脚1.4mm X 1.1mm封装中，最大高度为0.6mm。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	声表面波滤波器(SAW)
	中心频率	-
	通带带宽	-
	阻抗	50Ω

	属性	参数值
	插入损耗	2.8dB
	工作温度	-30℃~+85℃
	衰减	30dB；30dB；29dB；35dB；25dB；34dB；33dB
