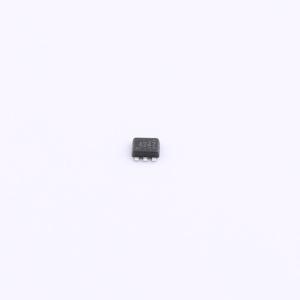

温馨提醒：图片仅供参考，商品以实物为准

TPS564247DRLR

3至16V输入电压，4A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS564247是一款高效率、同步降压转换器,支持3V到16V的输入电压范围和0.6V到7V的输出电压范围,最大连续输出电流为4A。该器件采用D-CAP3控制拓扑,提供快速瞬态响应,支持低ESR输出电容器,具有1.2MHz的开关频率和120μA的低静态电流。
品牌名称: TI(德州仪器)
商品型号: TPS564247DRLR
商品编号: C5244316
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.0741克(g)

商品参数

商品概述

TPS56424x是一款简单易用、高功率密度、高效率的同步降压转换器。该器件采用SOT - 563封装，支持3 V至16 V的输入电压范围，连续电流可达4 A。 TPS56424x采用D - CAP3拓扑结构，可提供快速瞬态响应，支持低ESR输出电容，无需外部补偿。它有两个接地端，GND和AGND，为实现最佳热性能，这两个接地端应连接在一起。AGND还能提供良好的负载和线性调节。该器件可支持高达95%的占空比运行。 TPS564242工作在Eco模式，可在轻载时保持高效率。TPS564247工作在FCCM模式，可在所有负载条件下保持相同的频率和较低的输出纹波。它通过过压保护（OVP）、过流保护（OCP）、欠压锁定（UVLO）、过温保护（OTP）和带打嗝功能的欠压保护（UVP）实现全面保护。该器件采用1.6 mm × 1.6 mm的SOT - 563封装，引脚布局经过优化，便于PCB布线。结温范围为 - 40℃至125℃。

商品特性

适用于广泛的应用场景
3 V至16 V输入电压范围
0.6 V至7 V输出电压范围
0.6 V参考电压
25℃时参考精度为±1%
- 40℃至125℃时参考精度为±1.5%
集成28.8 mΩ和15.4 mΩ导通电阻（RDSON）的场效应管（FET）
120 μA低静态电流
1.2 MHz开关频率
支持最大95%占空比运行
精确的使能（EN）阈值电压
1.39 ms固定典型软启动时间
轻载时采用Eco模式（TPS564242）和FCCM模式（TPS564247）
属于完整的点对点（P2P）产品系列，包括4 A、5 A和6 A解决方案以及FCCM/ECO工作模式
D - CAP3控制拓扑
支持带预偏置输出的启动
过压/过温/欠压锁定保护采用非锁存模式
欠压保护采用打嗝模式
逐周期过流（OC）和无过流（NOC）限制
6引脚SOT - 563封装

应用领域

液晶电视、机顶盒和数字录像机、流媒体播放器
IP网络摄像机、可视门铃、楼宇安全网关
无线局域网（WLAN）/Wi - Fi接入点、调制解调器（电缆/DSL/GFAST）、固态硬盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~16V
	输出电压	600mV~7V
	输出电流	4A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	120uA
	开关管(内置/外置)	内置
	输出类型	可调
