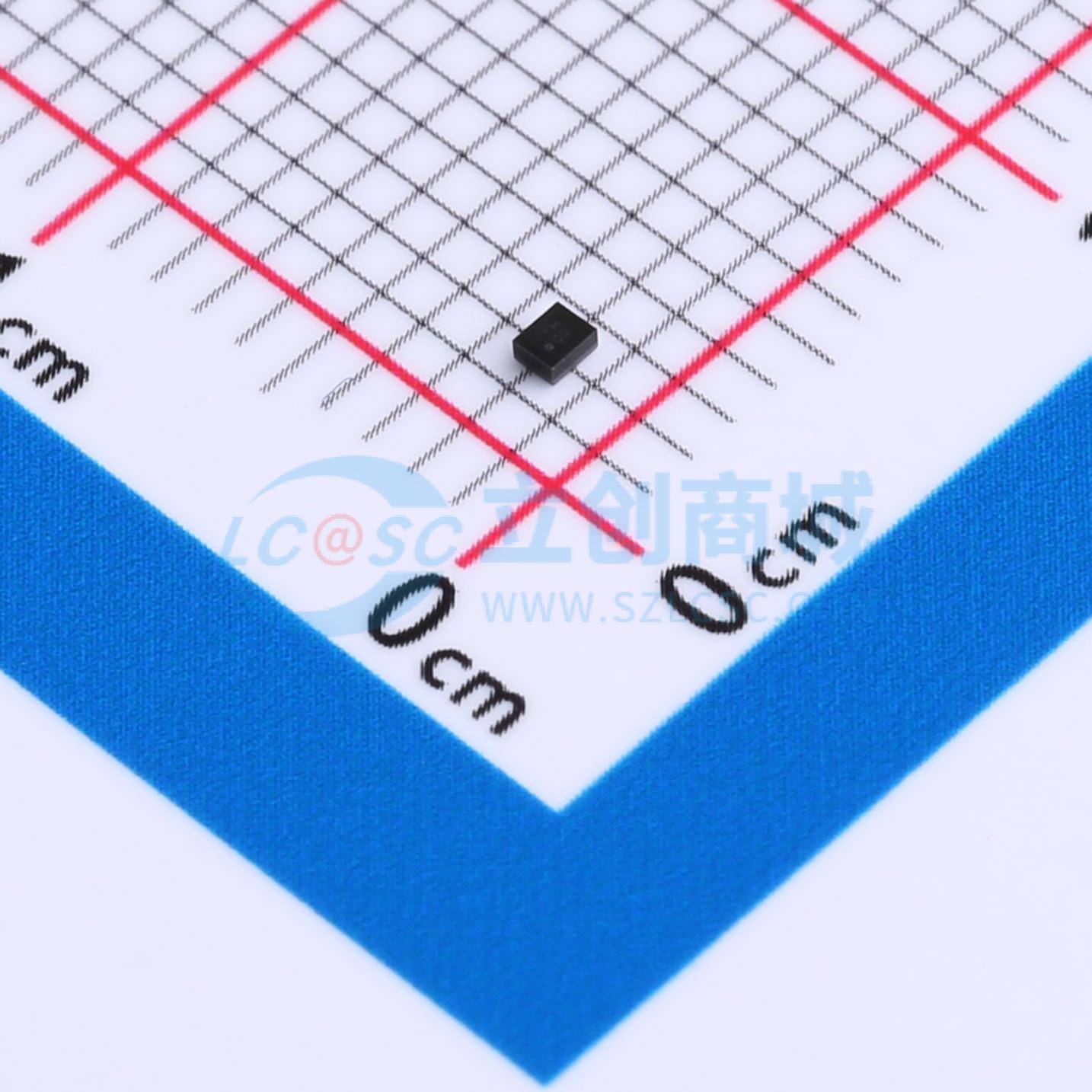

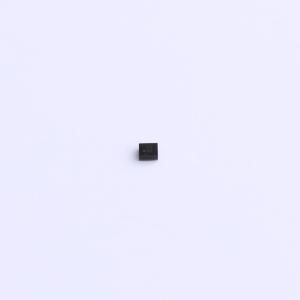

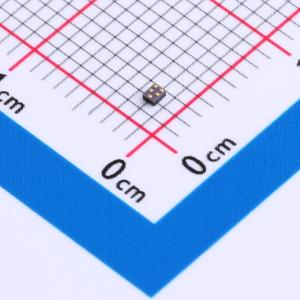

SAWF11092G45AT
SAWF11092G45AT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 声表面波滤波器 CSP 5Pin SAW 1109 2.45GHZ
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- SAWF11092G45AT
- 商品编号
- C5244147
- 商品封装
- SMD-5P,1.1x0.9mm
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | - | |
| 通带带宽 | - | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 2.8dB | |
| 工作温度 | -30℃~+85℃ | |
| 衰减 | 41dB；29dB；35dB；15dB；32dB；33dB |
商品概述
SAWF11092G45AT 是一款高性能的表面声波（SAW）带通滤波器，优化用于蜂窝4G/LTE-TDD频段B40、B41、LTE-FDD频段B7和工作在2.4-2.5 GHz免许可ISM频段的Wi-Fi/蓝牙应用之间的共存。它旨在为Wi-Fi/蓝牙频段提供低插入损耗，并在蜂窝频段提供高抑制，以便在同一设备（如智能手机）中同时运行Wi-Fi/蓝牙和4G/LTE。
SAWF11092G45AT 采用先进的芯片级封装（CSP）技术，封装在一个行业标准的5引脚1.1mm X 0.9mm封装中，最大高度为0.6mm。
商品特性
- 4G LTE与wIFI信号共存
- B7/B41/B40频段高抑制
- 中频段插入损耗低：1.3dB
- B40/B41/B7频段高抑制
- 小尺寸：0.25±0.03mm x 0.20±0.03mm，封装尺寸1.1±0.05mm x 0.9±0.05mm
- 静电敏感器件 (ESD)
- 封装高度最大0.6mm
- 单端操作
- 符合RoHS标准
应用领域
- 智能手机
- Wi-Fi/蓝牙应用
