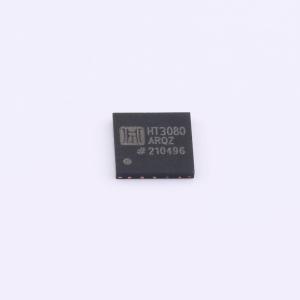

HT3080ARQZ
升压型 3V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HT3080A芯片是一款具有600KHz的自动调节频率、高效率、宽输入范围的电流模式升压芯片,且具有高效率同步升压功能和可调限流功能。内部全集成低内阻20A功率MOSFET,可实现大功率输出的同时,大大简化了外部电路设计,同时实现低功耗,高效率电源开关。用户可灵活地通过外部补偿建立动态环路,获得在所有条件下最优瞬态性能。该芯片还包括欠压锁存、过流保护和过温保护,以防止在输出过载时产生损害。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3080ARQZ
- 商品编号
- C5241927
- 商品封装

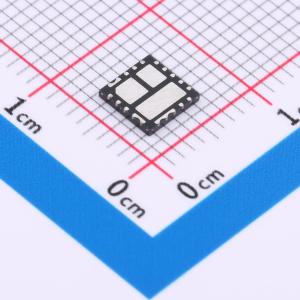

- QFN-20(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~30V | |
| 输出电压 | 5V~30V | |
| 输出电流 | - | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 660uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；可调软启动；过流保护；可调限流 |
商品概述
HT3080A是一款采用电流模式控制架构的同步升压转换器芯片。其开关频率为600kHz，并具备自动频率调节功能，以实现高效率。该芯片支持3V至30V的宽输入电压范围，内部集成了低导通电阻的20A功率MOSFET，简化了外部电路设计，并有助于实现高功率密度和高效率。用户可通过外部补偿网络灵活配置控制环路，优化系统的瞬态响应性能。芯片内置了欠压锁定、过流保护和过温保护等多重保护功能，确保在异常条件下可靠工作。
商品特性
- 完全兼容英特尔雷电电源规范
- 可通过外部电阻灵活设定输入限流值，最大输入电流可达8A
- 具备自动频率调节功能，以优化不同负载下的功耗
- 增强型脉宽调制模式，提供快速的瞬态响应
- 3.0V至22V的宽输入电压范围
- 输出电压范围：5V至24V，最大输出功率30W
- 关断状态下静态电流低于1μA
应用领域
- 雷电接口
- 笔记本电脑和平板电脑
- 通信设备电源
