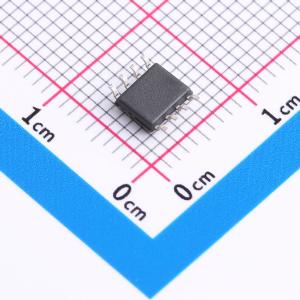

温馨提醒：图片仅供参考，商品以实物为准

ATA6564-GAQW1

描述: ATA6564是一款高速CAN收发器，用于在控制器局域网（CAN）协议控制器和物理双线CAN总线之间提供接口。该收发器专为汽车行业的高速（高达5 Mbit/s）CAN应用而设计，为（带有）CAN协议控制器的微控制器提供差分发送和接收能力。它具有改进的电磁兼容性（EMC）和ESD性能，以及以下特性：· 电源电压关闭时，对CAN总线呈现理想的无源特性· 可直接与电源电压为3V至5V的微控制器接口两种工作模式以及专用的故障安全特性，使ATA6564成为各类高速CAN网络的理想选择，尤其适用于不需要通过总线唤醒功能的待机模式的节点。ATA6564是一款独立的高速CAN收发器，符合ISO 11898 - 2、ISO 11898 - 2:2016和SAE J2962 - 2 CAN标准。它在静默模式下的电流消耗极低。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATA6564-GAQW1
商品编号: C5227201
商品封装: SOIC-8-150mil
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

ATA6564是一款高速CAN收发器，用于在控制器局域网（CAN）协议控制器和物理双线CAN总线之间提供接口。该收发器专为汽车行业的高速（高达5 Mbit/s）CAN应用而设计，为（带有）CAN协议控制器的微控制器提供差分发送和接收能力。它具有改进的电磁兼容性（EMC）和ESD性能，以及以下特性： · 电源电压关闭时，对CAN总线呈现理想的无源特性 · 可直接与电源电压为3V至5V的微控制器接口两种工作模式以及专用的故障安全特性，使ATA6564成为各类高速CAN网络的理想选择，尤其适用于不需要通过总线唤醒功能的待机模式的节点。 ATA6564是一款独立的高速CAN收发器，符合ISO 11898 - 2、ISO 11898 - 2:2016和SAE J2962 - 2 CAN标准。它在静默模式下的电流消耗极低。

商品特性

完全符合ISO 11898 - 2、ISO 11898 - 2:2016和SAE J2962 - 2标准
支持CAN FD
通信速度高达5 Mbit/s
符合ISO 26262功能安全标准
低电磁辐射（EME）和高电磁抗扰度（EMI）
具有宽共模范围的差分接收器
与3.3V和5V微控制器兼容
在所有供电条件下功能行为可预测
未上电时，收发器与总线断开连接
RXD隐性钳位检测
总线引脚具有高静电放电（ESD）处理能力
总线引脚可防止汽车环境中的瞬态干扰
发送数据（TXD）显性超时功能
VCC和VIO引脚欠压检测
CANH/CANL短路和过温保护
满足原始设备制造商（OEM）《汽车应用中LIN、CAN和FlexRay接口的硬件要求》第1.3版
通过AEC - Q100和AEC - Q006认证
提供两种环境温度等级：ATA6564 - GAQW1和ATA6564 - GBQW1最高环境温度Ta = +125℃；ATA6564 - GAQW0和ATA6564 - GBQW0最高环境温度Ta = +150℃
封装形式：8引脚SOIC、8引脚带可焊侧翼的VDFN（防潮等级1级）

应用领域

汽车、工业、医疗和消费应用中的传统CAN和CAN FD网络。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+125℃
	静态电流	3.2mA
