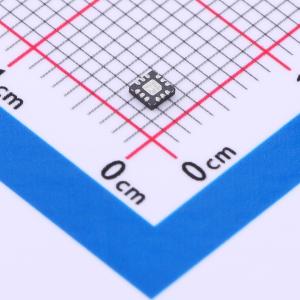

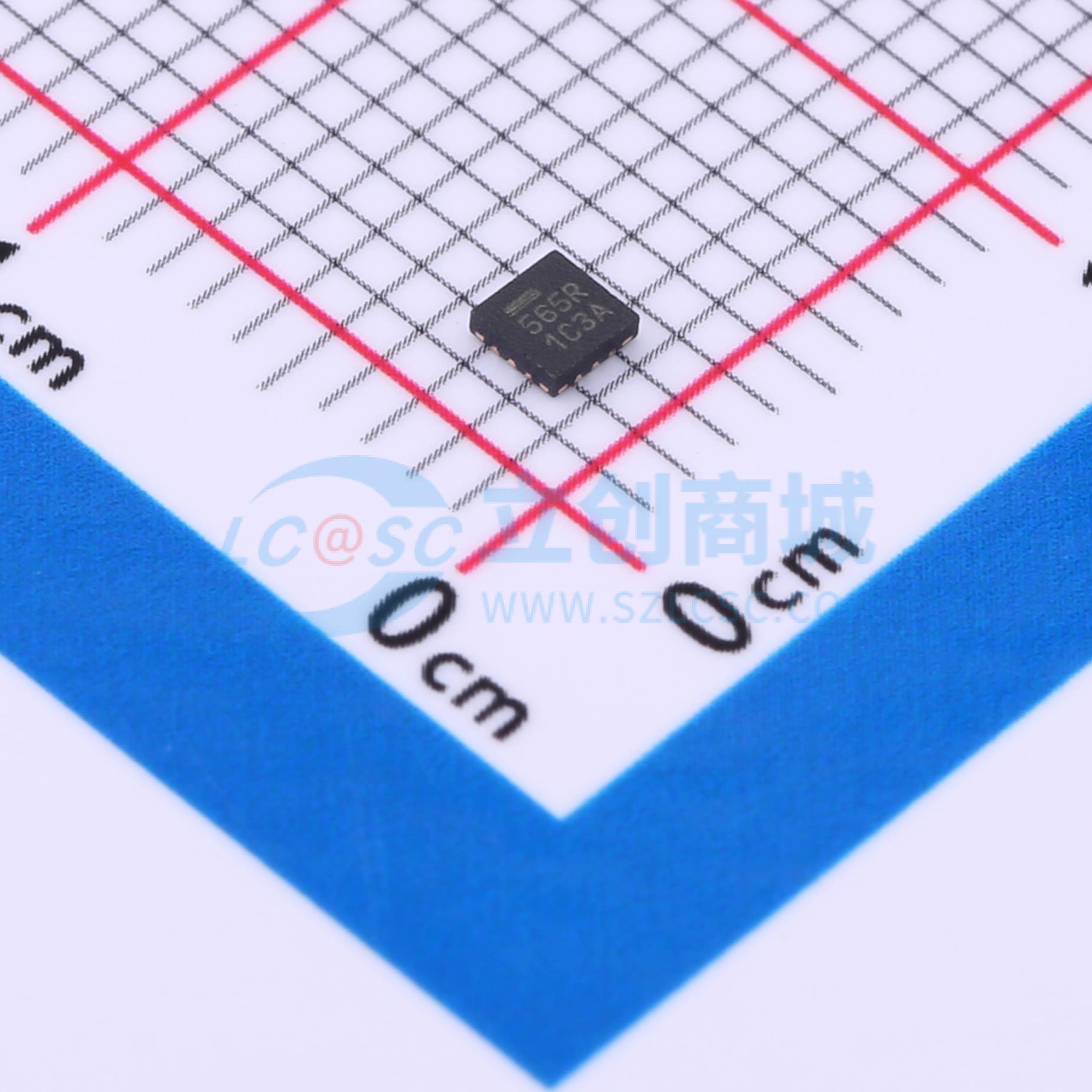

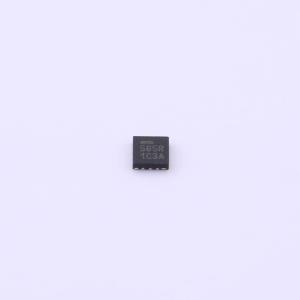

温馨提醒：图片仅供参考，商品以实物为准
MCP3565RT-E/SFX
双通道、153.6 ksps、低噪声、24位带内部电压基准的Delta-Sigma ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP3565R是一款具有一个差分通道或两个单端通道的24位Δ-Σ模数转换器（ADC），可编程数据速率高达153.6 ksps。它具备集成特性，如内部电压基准、内部振荡器、温度传感器和烧断传感器检测功能，以减少系统组件数量和整体解决方案成本。 MCP3565R ADC可完全配置，过采样率（OSR）范围为32至98304，增益范围为1/3x至64x。该器件包含一个内部定序器（扫描模式），具有多个监控通道和一个24位定时器，能够自动创建转换循环序列，无需MCU通信。先进的安全特性，如CRC和寄存器映射锁定，可确保配置锁定和完整性，以及安全环境下的通信数据完整性。 该器件配备一个20 MHz的SPI兼容串行接口。通过8位命令，通信得到极大简化，包括各种连续读/写模式和24/32位多数据格式，可通过8位、16位或32位MCU的直接内存访问（DMA）进行访问。 MCP3565R器件采用超小型2 mm×2 mm×0.55 mm 12引脚UQFN封装，工作温度范围扩展至-40°C至+125°C。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3565RT-E/SFX
- 商品编号
- C5227406
- 商品封装
- UQFN-12(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 153.6kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 10LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 106.7dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.9152MHz；1MHz~20MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 153.6kHz | |
| 静态电流 | 400nA |
商品概述
MCP3565R是一款具有一个差分通道或两个单端通道的24位Δ-Σ模数转换器（ADC），可编程数据速率高达153.6 ksps。它具备集成特性，如内部电压基准、内部振荡器、温度传感器和烧断传感器检测功能，以减少系统组件数量和整体解决方案成本。 MCP3565R ADC可完全配置，过采样率（OSR）范围为32至98304，增益范围为1/3x至64x。该器件包含一个内部定序器（扫描模式），具有多个监控通道和一个24位定时器，能够自动创建转换循环序列，无需MCU通信。先进的安全特性，如CRC和寄存器映射锁定，可确保配置锁定和完整性，以及安全环境下的通信数据完整性。 该器件配备一个20 MHz的SPI兼容串行接口。通过8位命令，通信得到极大简化，包括各种连续读/写模式和24/32位多数据格式，可通过8位、16位或32位MCU的直接内存访问（DMA）进行访问。 MCP3565R器件采用超小型2 mm×2 mm×0.55 mm 12引脚UQFN封装，工作温度范围扩展至-40°C至+125°C。
商品特性
- 一个差分或两个单端输入通道
- 24位分辨率
- 可编程数据速率：高达153.6 ksps
- 可编程增益：0.33x至64x
- 106.7 dB SINAD、-116 dBc THD、120 dBc SFDR（增益 = 1x，4800 SPS）
- 低温漂：
- 失调误差漂移：4/增益 nV/°C（AZ_MUX = 1）
- 增益误差漂移：0.5 ppm/°C（增益 = 1x）
- 低噪声：90 nVRMS（增益 = 16x，12.5 SPS）
- RMS有效分辨率：高达23.3位
- 宽输入电压范围：0V至AVDD
- 可选内部2.4V电压基准，温漂15 ppm/°C
- 差分电压基准输入
- 内部振荡器或外部时钟可选
- 超低完全关断电流消耗（<2.4 μA）
- 内部温度传感器
- 用于传感器开路/短路检测的烧断电流源
- 24位数字失调和增益误差校准寄存器
- 用于自动多路复用的内部转换定序器（扫描模式）
- 先进的安全特性：
- 用于安全SPI通信的16位CRC
- 用于保护配置的16位CRC和IRQ
- 带8位安全密钥的寄存器映射锁定
- 用于系统诊断的监控控制
- 20 MHz SPI兼容接口，支持模式0,0和1,1
- AVDD：2.7V - 3.6V
- DVDD：1.8V - 3.6V
- 扩展温度范围：-40°C至+125°C
- 封装：2 mm×2 mm×0.55 mm 12引脚UQFN
应用领域
- 精密传感器变送器和发射器：压力、应变、流量和力测量
- 工厂自动化和过程控制
- 便携式仪器
- 温度测量
