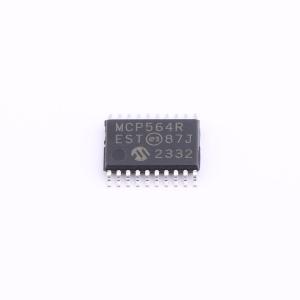

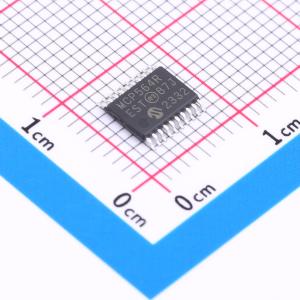

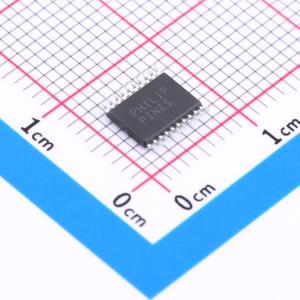

MCP3564RT-E/ST
MCP3564RT-E/ST
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP3561/2/4R器件是2/4/8通道、24位、Δ-Σ模数转换器（ADC），可编程数据速率高达153.6 ksps。它们具备集成特性，如内部电压基准、内部振荡器、温度传感器和烧断传感器检测功能，以减少系统组件数量和总体解决方案成本。 MCP3561/2/4R ADC可通过过采样率（OSR）从32配置到98304，增益从1/3x配置到64x。这些器件包含一个带有多个监控通道的内部定序器（扫描模式）和一个24位定时器，能够自动创建转换循环序列，无需MCU通信。先进的安全特性，如CRC和寄存器映射锁定，可确保配置锁定和完整性，以及安全环境下的通信数据完整性。 这些器件配有一个20 MHz的SPI兼容串行接口。通过8位命令，通信得到了极大简化，包括各种连续读/写模式和24/32位多数据格式，可通过8位、16位或32位MCU的直接内存访问（DMA）进行访问。 MCP3561/2/4R器件有带引脚的20引脚TSSOP封装，以及超小型3 mm×3 mm×0.55 mm 20引脚UQFN封装，并在-40°C至+125°C的扩展温度范围内工作。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3564RT-E/ST
- 商品编号
- C5227404
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 153.6kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 10LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 106.7dB | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.9152MHz；1MHz~20MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 250uA |
商品概述
MCP3561/2/4R器件是2/4/8通道、24位、Δ-Σ模数转换器（ADC），可编程数据速率高达153.6 ksps。它们具备集成特性，如内部电压基准、内部振荡器、温度传感器和烧断传感器检测功能，以减少系统组件数量和总体解决方案成本。 MCP3561/2/4R ADC可通过过采样率（OSR）从32配置到98304，增益从1/3x配置到64x。这些器件包含一个带有多个监控通道的内部定序器（扫描模式）和一个24位定时器，能够自动创建转换循环序列，无需MCU通信。先进的安全特性，如CRC和寄存器映射锁定，可确保配置锁定和完整性，以及安全环境下的通信数据完整性。 这些器件配有一个20 MHz的SPI兼容串行接口。通过8位命令，通信得到了极大简化，包括各种连续读/写模式和24/32位多数据格式，可通过8位、16位或32位MCU的直接内存访问（DMA）进行访问。 MCP3561/2/4R器件有带引脚的20引脚TSSOP封装，以及超小型3 mm×3 mm×0.55 mm 20引脚UQFN封装，并在-40°C至+125°C的扩展温度范围内工作。
商品特性
- 一/二/四个差分或二/四/八个单端输入通道
- 24位分辨率
- 可编程数据速率：高达153.6 ksps
- 可编程增益：0.33x至64x
- 106.7 dB SINAD、-116 dBc THD、120 dBc SFDR（增益 = 1x，4800 SPS）
- 低温漂： - 失调误差漂移：4/增益 nV/°C（AZ_MUX = 1） - 增益误差漂移：0.5 ppm/°C（增益 = 1x）
- 低噪声：90 nV_RMS（增益 = 16x，12.5 SPS）
- RMS有效分辨率：高达23.3位
- 宽输入电压范围：0V至AVDD
- 可选内部2.4V电压基准，温漂15 ppm/°C
- 差分电压基准输入
- 内部振荡器或外部时钟选择
- 超低完全关断电流消耗（< 2.4 μA）
- 内部温度传感器
- 用于传感器开路/短路检测的烧断电流源
- 24位数字失调和增益误差校准寄存器
- 用于自动多路复用的内部转换定序器（扫描模式）
- 专用IRQ引脚，便于同步
- 先进安全特性： - 用于安全SPI通信的16位CRC - 用于保护配置的16位CRC和IRQ - 带8位安全密钥的寄存器映射锁定 - 用于系统诊断的监控控制
- 20 MHz SPI兼容接口，模式0,0和1,1
- AVDD：2.7V - 3.6V
- DVDD：1.8V - 3.6V
- 扩展温度范围：-40°C至+125°C
- 封装：3 mm×3 mm×0.55 mm，20引脚UQFN和6.5 mm×4.4 mm×1 mm，20引脚TSSOP
应用领域
- 精密传感器换能器和变送器：压力、应变、流量和力测量
- 工厂自动化和过程控制
- 便携式仪器
- 温度测量
