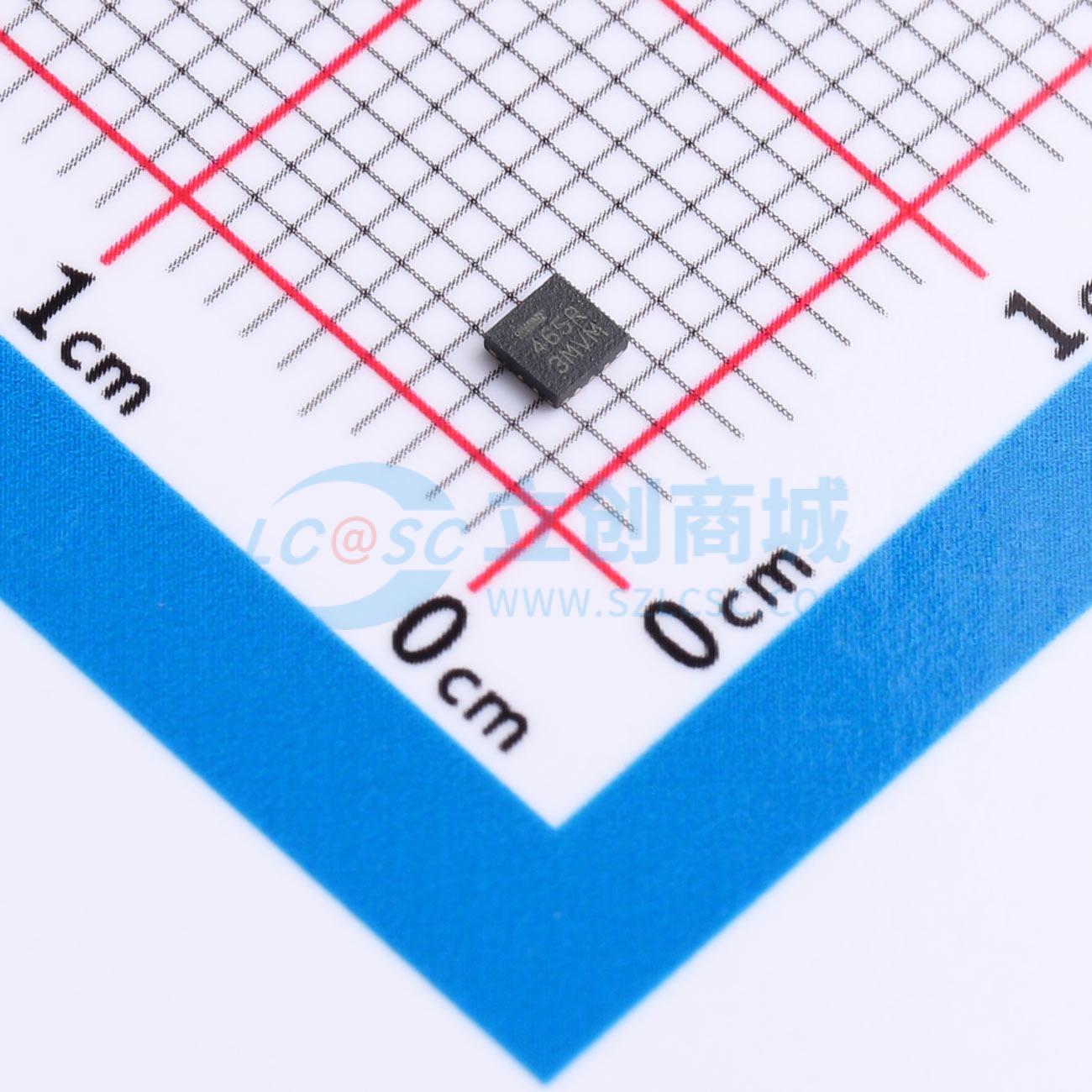

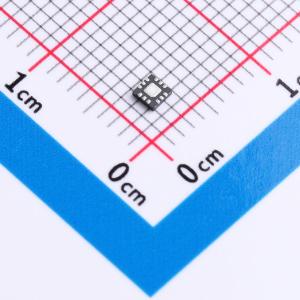

MCP3465RT-E/SFX

MCP3465R 是一款单差分通道或双单端通道、16位 Δ-Σ 模数转换器，其可编程数据速率高达 153.6 ksps。它集成了内部电压基准、内部振荡器、温度传感器和传感器开路/短路检测等功能，有助于减少系统组件数量和总体解决方案成本。该 ADC 完全可配置，过采样比范围从 32 到 98304，增益范围从 0.33x 到 64x。器件包含一个带多个监测通道的内部序列器和 16 位定时器，能够自动创建转换循环序列，无需微控制器通信。高级安全功能，如循环冗余校验和寄存器映射锁定，可确保配置锁定与完整性，以及安全环境下的通信数据完整性。该器件配备 20 MHz SPI 兼容串行接口。通过 8 位命令（包括各种连续读/写模式以及可由 8 位、16 位或 32 位微控制器的直接内存访问访问的 16/32 位多种数据格式）大大简化了通信。MCP3465R 器件采用超小型 2 mm × 2 mm × 0.55 mm 12 引脚 UQFN 封装，工作温度范围扩展至 -40°C 到 +125°C。

• 一个差分或两个单端输入通道
• 16 位分辨率
• 可编程数据速率：高达 153.6 ksps
• 可编程增益：0.33x 至 64x
• 97.2 dB 信纳比，-116 dBc 总谐波失真，120 dBc 无杂散动态范围（增益 = 1x，4800 SPS）
• 低温漂：偏移误差漂移为 4 / 增益 nV/°C（AZ_MUX = 1）；增益误差漂移为 0.5 ppm/°C（增益 = 1x）
• 低噪声：2.3 μV_RMS（增益 = 16x，9600 SPS）
• 有效分辨率：15.4 位（最小值，所有增益，所有过采样比组合）
• 宽输入电压范围：0V 至 AV_DD
• 可选内部 2.4V 电压基准，漂移为 15 ppm/°C
• 差分电压基准输入
• 内部振荡器或外部时钟选择
• 超低完全关断电流消耗（< 2.4 μA）
• 内部温度传感器
• 用于传感器开路/短路检测的烧毁电流源
• 16 位数字偏移和增益误差校准寄存器
• 用于自动多路复用的内部转换序列器（扫描模式）
• 高级安全功能：用于安全 SPI 通信的 16 位循环冗余校验；用于保护配置的 16 位循环冗余校验和中断请求；带 8 位安全密钥的寄存器映射锁定；用于系统诊断的监控控制
• 20 MHz SPI 兼容接口，支持模式 0,0 和 1,1
• AV_DD：2.7 V ~ 3.6 V；DV_DD：1.8 V ~ 3.6 V
• 扩展温度范围：-40°C 到 +125°C
• 封装：2 mm × 2 mm × 0.55 mm 12 引脚 UQFN

• 精密传感器换能器和变送器
• 工厂自动化和过程控制
• 便携式仪器仪表
• 温度测量
