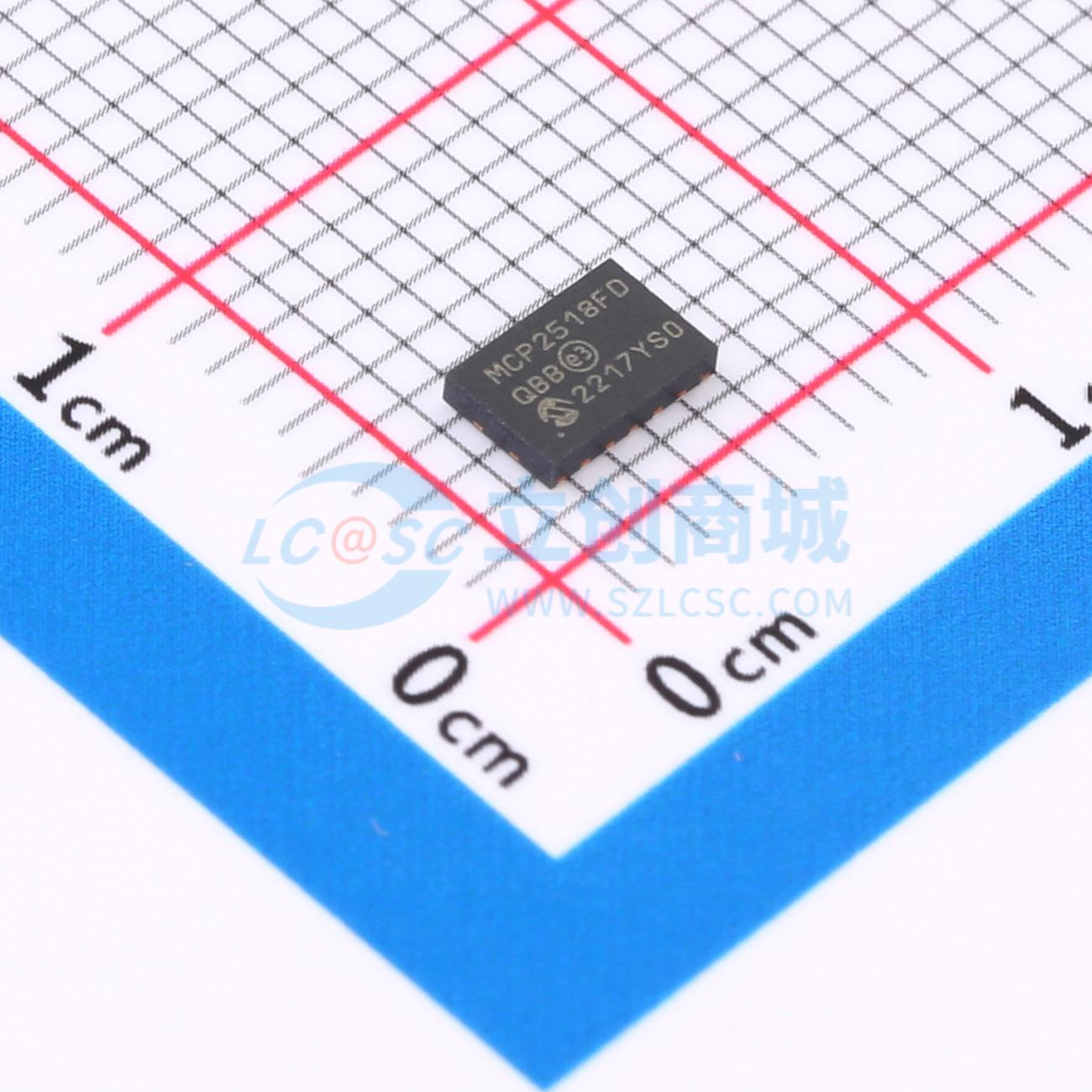

温馨提醒：图片仅供参考，商品以实物为准
MCP2518FDT-H/QBBVAO
外部CAN FD控制器，带SPI接口
- 描述
- MCP2518FD是一款带有SPI接口的外部CAN FD控制器。支持CAN 2.0B和CAN FD模式，数据速率高达8 Mbps。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP2518FDT-H/QBBVAO
- 商品编号
- C5227211
- 商品封装
- VDFN-14(3x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.2315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN控制器 | |
| 类型 | CAN-FD控制器 | |
| 数据速率 | 8Mbps | |
| 工作电流 | 20mA | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 静态电流 | 15uA | |
| 通信接口 | SPI | |
| 功能特性 | 监听模式；自动重传控制；低功耗模式 |
商品概述
MCP2518FD器件是一款经济高效、占用空间小的CANFD控制器，可轻松添加到具有可用SPI接口的微控制器中。对于缺少CANFD外设或CANFD通道不足的微控制器，可轻松添加一个CANFD通道。 MCP2518FD支持ISO11898-1:2015中规定的经典格式（CAN2.0B）的CAN帧和CAN灵活数据速率（CANFD）格式的CAN帧。
商品特性
带串行外设接口（SPI）的外部CAN FD控制器
- 仲裁比特率高达1 Mbps
- 数据比特率高达8 Mbps
- CAN FD控制器模式 - 混合CAN 2.0B和CAN FD模式 - CAN 2.0B模式
- 符合ISO 11898 - 1:2015标准
- 31个FIFO，可配置为发送或接收FIFO
- 一个发送队列（TXQ）
- 带32位时间戳的发送事件FIFO（TEF）
- 消息传输优先级： - 基于优先级位字段 - 使用发送队列（TXQ）时，ID最低的消息优先发送
- 可编程自动重传尝试次数：无限制、3次尝试或禁用
- 32个灵活过滤器和屏蔽对象
- 每个对象可配置为过滤以下内容： - 标准ID + 前18位数据，或 - 扩展ID
- 32位时间戳
- 电源电压（VDD）：2.7至5.5 V
- 工作电流：在5.5 V、40 MHz CAN时钟下最大为20 mA
- 睡眠电流：典型值为15 μA
- 低功耗模式电流：在 - 40℃至 + 150℃范围内最大为10 μA
应用领域
用于安全关键系统。 -用于汽车电子 -用于工业控制和嵌入式CANFD通信
