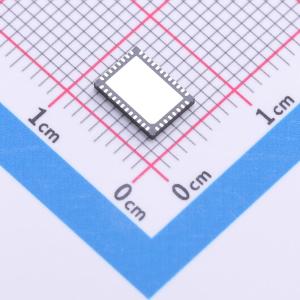

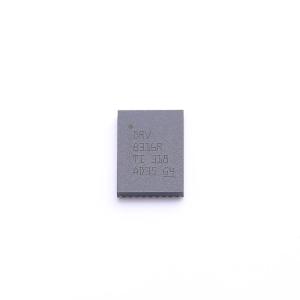

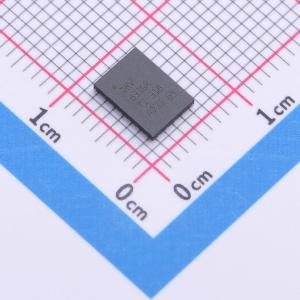

温馨提醒：图片仅供参考，商品以实物为准

DRV8316RRGFR

8A 三相电机驱动器 40V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8316 具有集成电流检测功能和集成 FET、40V 最大电压、8A 峰值电流的三相电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8316RRGFR
商品编号: C5218861
商品封装: VQFN-40(5x7)
包装方式: 编带
商品毛重: 0.146克(g)

商品参数

商品概述

DRV8316 为要驱动 12V 至 24V 有刷直流电机的客户提供了一种单芯片功率级解决方案。DRV8316 集成了三个 1/2 H 桥，具有 40V 的绝对最大电压和 95 mΩ 的超低 RDS(ON)（高侧 + 低侧），可提供大功率驱动能力。使用集成电流感应功能感测电流，无需外部电流检测电阻器。可调降压稳压器和 LDO 的电源管理性能为器件生成必要的电压轨，可用于为外部电路供电。 DRV8316 实现了 6x 或 3x PWM 控制方案，可用于通过外部微控制器实现有传感器或无传感器磁场定向控制(FOC)、正弦控制或梯形控制。DRV8316 能够驱动高达 200 kHz 的 PWM 频率。该控制方案具有高度可配置性，可通过硬件引脚或寄存器设置进行配置，涵盖范围从电机电流限制行为到故障响应。每个输出驱动器通道包含采用半桥配置的 N 通道功率 MOSFET。该器件支持各种 PWM 控制模式，从而使用简单接口连接到可通过 30 mA、3.3V 内部稳压器(AVDD) 供电的控制电路。DRV8316R/T 还支持降压稳压器，与可编程的稳压电源结合使用可以支持 200 mA 电流。该器件支持 200 kHz 的最大 PWM 频率。 DRV8316 集成多种保护特性，旨在出现故障事件时保护器件、电机和系统。

商品特性

TA = 25°C 时，RDS(ON) (HS + LS) 为 95 mΩ
低功耗睡眠模式 – 1.5 μA （VM = 24V ，TA = 25°C）
多种控制接口选项
6x PWM 控制接口
3x PWM 控制接口
具有逐周期电流限制的 6x PWM 控制接口
具有逐周期电流限制的 3x PWM 控制接口
不需要外部电流感测电阻器，内置电流感测功能
灵活的器件配置选项
DRV8316R：用于器件配置和故障状态的 5MHz 16 位 SPI 接口
DRV8316T：基于硬件引脚的配置
内置 3.3V (5%)、30 mA LDO 稳压器
内置 3.3V/5V、200 mA 降压稳压器
延迟补偿减少占空比失真
整套集成保护特性
电源欠压锁定 (UVLO)
电荷泵欠压 (CPUV)
过流保护 (OCP)
热警告和热关断 (OTW/OTSD)
故障条件指示引脚 (nFAULT)
可选择通过 SPI 接口进行故障诊断

应用领域

CPAP 呼吸机
无刷直流 (BLDC) 电机模块
打印机
云台相机
HVAC 电机
小型家用电器
办公自动化设备
工厂自动化和机器人

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	8A
	峰值电流	8A

	属性	参数值
	工作电压	-
	导通电阻	95mΩ
	静态电流(Iq)	1.5uA
	接口类型	SPI
	工作温度	-40℃~+125℃
