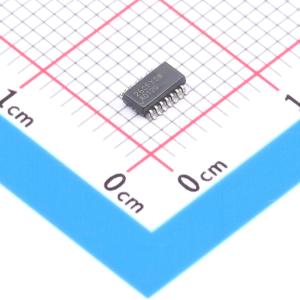

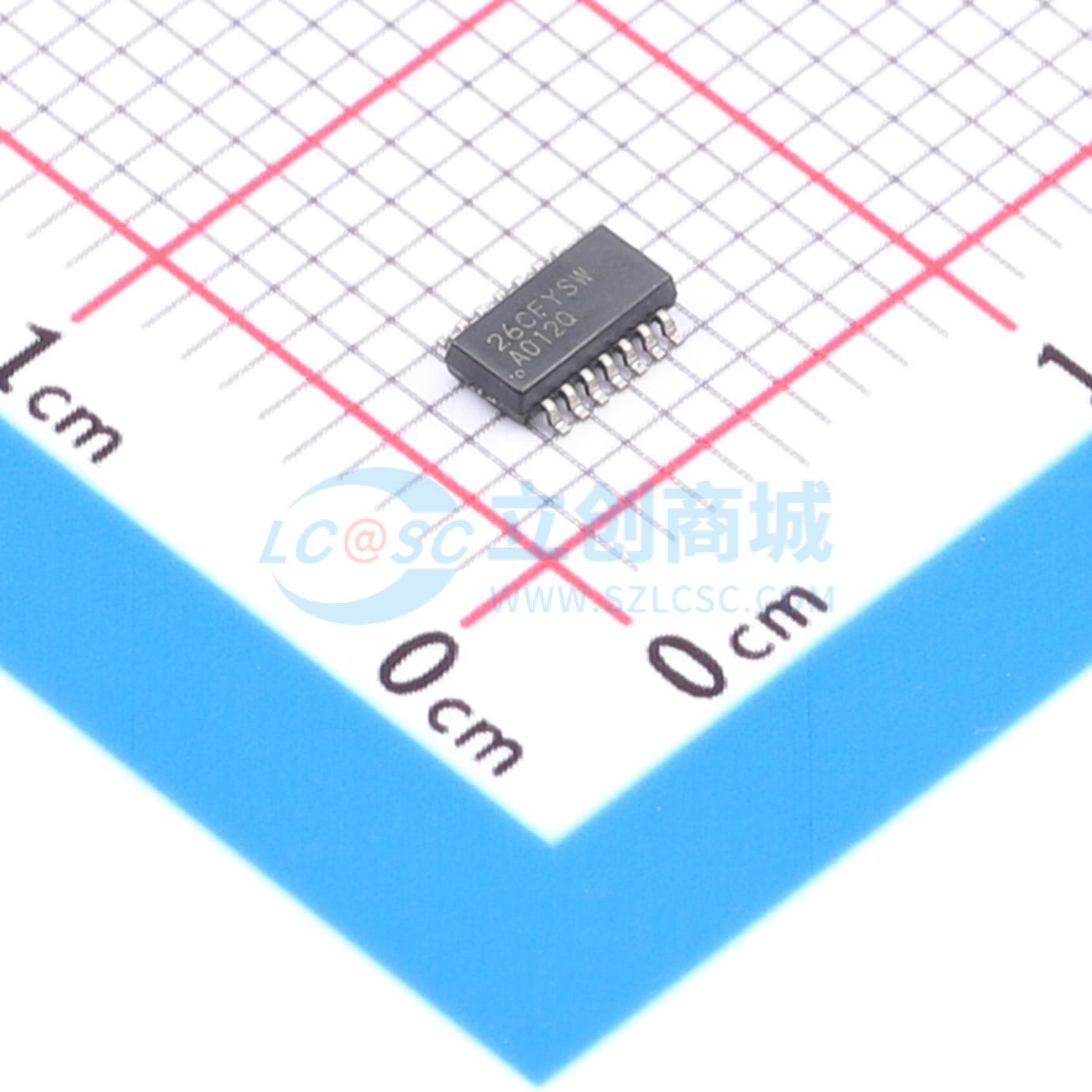

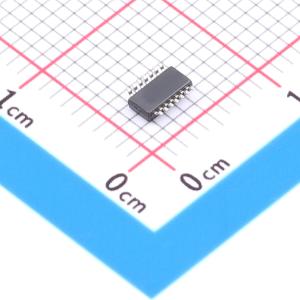

TPS3760A012DYYRQ1

适用于汽车、具有可编程检测和复位延迟功能的高电压监控器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS3760-Q1 具有感应功能、超低 IQ 和延迟的汽车类 65V 过压或欠压监控器
品牌名称: TI(德州仪器)
商品型号: TPS3760A012DYYRQ1
商品编号: C5218886
商品封装: SOT-23-14-THIN(DYY)
包装方式: 编带
商品毛重: 0.052857克(g)

商品参数

商品概述

TPS3760-Q1 是一款 65V 输入电压检测器，IDD 为1μA，精度为 1%，检测时间短。该器件可直接连接到12V/24V 汽车电池系统，用于持续监控过压 (OV) 或欠压 (UV) 条件；由于使用内部电阻分压器，其总体解决方案尺寸非常小。由于提供了广泛的迟滞电压选项，可以忽略冷启动、启停和各种汽车电池电压瞬变。SENSE 引脚上的内置迟滞特性有助于在监测电源电压轨时防止出现错误的复位信号。通过单独的 VDD 和 SENSE 引脚，可实现高可靠性汽车系统所需的冗余，并且 SENSE 引脚可以监控比VDD 更高和更低的电压。SENSE 引脚的高阻抗输入支持使用可选的外部电阻器。通过 CTS 和 CTR 引脚，可以对 RESET 信号的上升沿和下降沿进行延迟调整。此外，CTS 可忽略受监控电压轨上产生的电压干扰，从而充当去抖动器；CTR 具有手动复位 (MR) 的作用，可用于强制系统复位。TPS3760-Q1 采用 4.1mm×1.9mm SOT 14 引脚封装，工作温度范围为 -40℃ 至 +125℃ TA。

商品特性

符合AEC-Q100标准，器件温度等级环境工作温度范围为 -40℃ 至 +125℃
器件HBM ESD分类等级 2
器件CDM ESD分类等级 C7B
功能安全型，可提供用于功能安全系统设计的文档
宽电源电压范围:2.7V 至 65V
SENSE 和 RESET 引脚为 65V 等级
低静态电流:1μA（典型值）
灵活而广泛的电压阈值选项:2.7V 至 36V（最高精度 1.5%），提供800 mV 选项（最高精度 1%）
内置迟滞(VHYS):百分比选项为 2% 至 13%（阶跃 1%），固定选项为 VTH < 8V = 0.5V、1V、1.5V、2V、2.5V
可编程复位延时时间:10nF = 12.8ms，10μF = 12.8s
可编程感测延时时间:10nF = 1.28ms，10μF = 1.28s
手动复位 (MR) 特性
输出复位锁存特性
输出拓扑:开漏或推挽

应用领域

远程信息处理控制单元
音频放大器
音响主机和组合仪表
车身控制模块

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏；推挽
	工作电压	2.7V~65V
	复位有效电平	低电平有效；高电平有效
	阈值电压	800mV

	属性	参数值
	受监控电压数	1
	复位超时	100us
	工作温度	-40℃~+125℃
	功能特性	手动复位输入
	静态电流(Iq)	1uA
